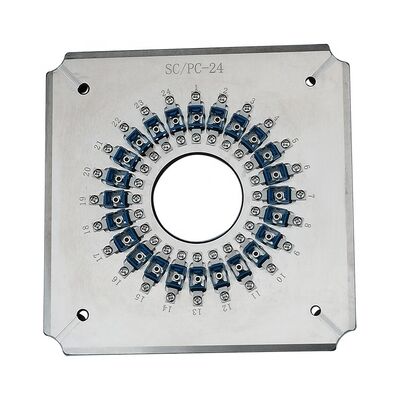

24 Puerto SC UPC Fijación de pulido de fibra óptica con acero inoxidable endurecido S136 y pérdida de inserción ≤ 0,20 dB
Detalles del producto
| Tipo: | Máquina de la producción de la fibra óptica | Peso neto: | 1,2 kg |
|---|---|---|---|
| material: | Acero inoxidable endurecido s136 | Tamaño: | 174mmx174mmx26mm |
| No. de fibra: | 24 | Pérdida de inserción: | ≤0.20db |
| Pérdida de devolución: | ≥55dB (PC) ≥60dB (APC) | Diámetro de la férula: | 2,5 mm |
| Capacidad: | 24 posiciones | Fin-cara: | UPC |
| Tipo de conector: | SC UPC | Dimensión: | 174*174*26 milímetros |
| Peso bruto: | 1,5 kilogramos | Radio de curvatura: | 5-25 mm |
| Desplazamiento del ápice: | 0-50 μm | ||
| Resaltar |
Accesorio de pulido de 24 puertos,Plantilla de pulido de fibra óptica de acero inoxidable endurecido S136,Pérdida de inserción ≤0.20dB Soporte de pulido de fibra |
||
Descripción del Producto
- Diseñados específicamente para conectores SC/UPC
- Fácil cambio de pieza con un funcionamiento simple y flexible
- Alta eficiencia: puliendo hasta 24, 32 o 36 conectores por ciclo
- El rendimiento del primer paso para la calidad de la cara final alcanza el 98% 100%
- Estructura IPC con compresión independiente para cada conector
- Tasa de aprobación por interferencia ≥98% (normalmente 100% según las normas CEI)
- Pérdida de retorno UPC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
- Accesorios sustituibles para una vida útil prolongada
| Modelo | Las condiciones de los servicios de seguridad son las siguientes: | Las condiciones de los servicios de seguridad de las empresas | Se trata de un documento de identificación. |
|---|---|---|---|
| Marca del producto | El CLX | El CLX | El CLX |
| Tipo de conector | SC UPC | SC UPC | SC UPC |
| Características de las piezas | UPC | UPC | UPC |
| Diámetro de la ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidad | 24 posiciones | 32 puestos | 36 puestos |
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Pérdida de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicación | Conectores SC UPC montados para el pulido | Conectores SC UPC montados para el pulido | Conectores SC UPC montados para el pulido |
| El material | Acero inoxidable | ||
| Dimensión (L*W*H) | Cuadro de las medidas de ensayo | ||
| Peso neto / peso bruto | 1.3 kg / 1,5 kg | ||
| Máquinas adecuadas | Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| - No, no es así. | Parámetros | Criterio de la UPC | Criterio de la APC |
|---|---|---|---|
| 1 | Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| 2 | Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| 3 | Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| 4 | Ángulo | n/a | 8.00+/-0.50° |
Aspectos destacados del producto
Accesorio de pulido de fibra SC UPC de 24 puertos de alta precisión con acero S136 endurecido para mayor durabilidad. Logra una pérdida de inserción de ≤0,20 dB, una pérdida de retorno de ≥55 dB y un rendimiento de primer paso del 98-100 %. Plantillas personalizables y 1 año de garantía.
