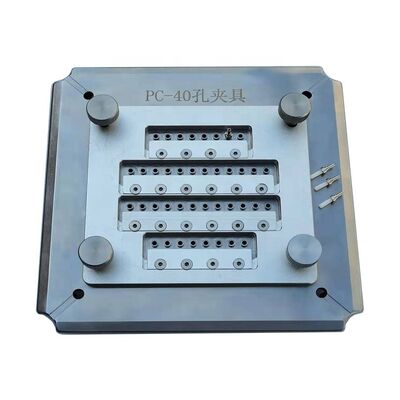

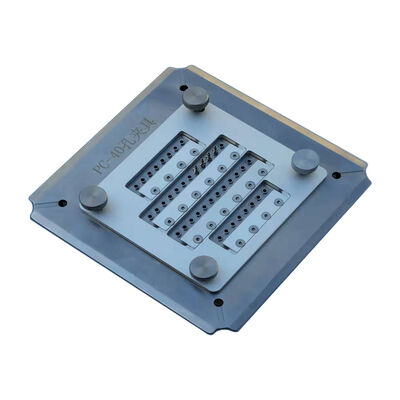

Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB

1
MOQ
CN¥2,935.40-3,105.20
Precio
Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
material: Acero Inoxidable S136
Dimensiones: 174 mm x 174 mm x 7,2 mm
Peso neto: 1,5 kg
Pérdida de inserción: ≤0.20db
Pérdida de devolución: ≥55dB
No. de fibra: 40
Diámetro de la virola de fibra: 2,5 mm
Pérdida de inserción SM/UPC: ≤0.20db
Pérdida de inserción SM/APC: ≤0.20db
Pérdida de inserción MM/UPC: ≤0.50db
Pérdida de devolución SM/UPC: ≥55dB
Pérdida de retorno SM/APC: ≥60db
Pérdida de devolución MM/UPC: ≥30dB
Radio de curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Desplazamiento del ápice: 0-50 μm
Resaltar:

Accesorio de pulido de 40 puertos

,

Plantilla de pulido de fibra óptica de acero inoxidable S136

,

Pérdida de inserción ≤0.20dB Accesorio de pulido de virola de fibra
Información básica
Lugar de origen: Cantón, China
Nombre de la marca: chuanglixun
Número de modelo: PC-40, PC-40
Pago y Envío Términos
Descripción de producto
ST FC SC Cordón de parche 2.5mm Ferrule 40 puerto Fibra óptica de Polonia Jig Limpia el equipo
Este accesorio de pulido de fibra de alta estabilidad ofrece una calidad de superficie excepcional para aplicaciones de pulido de conectores ópticos.Fabricado con acero endurecido de calidad superior S2316 con tratamiento térmico para prolongar la vida útil.
Características del producto
  • Diseñado para conectores de fibra óptica de FC, SC, ST, LC/PC de 2,5 mm
  • Fácil de cambiar las piezas con un funcionamiento simple y flexible
  • Alta eficiencia: en un ciclo se pueden pulir hasta 40 perillas de conexión
  • El rendimiento del primer paso para la calidad de la cara final alcanza el 98%-100%
  • Estructura IPC con compresión independiente para cada conector
  • Pérdida de retorno UPC ≥ 55 dB, Pérdida de inserción ≤ 0,20 dB (típica)
  • Los accesorios reemplazables prolongan significativamente la vida útil
  • Diseños personalizados disponibles para conectores SC, FC y ST según las necesidades del cliente
Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB 0 Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB 1
Especificaciones técnicas
Modelo P.C.
Tamaño 174 mm x 174 mm x 7,2 mm. ¿Qué quieres decir con eso?
Peso neto 1.5 kg
Peso del envase 1.7 kg
Materiales Acero inoxidable S136
Aplicación Sostener conectores de fibra óptica Ferrule y pulido
Diámetro de las fibras de la ferrule 2.5 mm
Pérdida de inserción ≤ 0,20 dB
Pérdida de retorno ≥ 55 dB
Número de fibras 40
Cuota de producción 1 pieza
Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB 2
Obtenga una cotización gratuita a través de nosotros >>> GO
Efecto de pulido

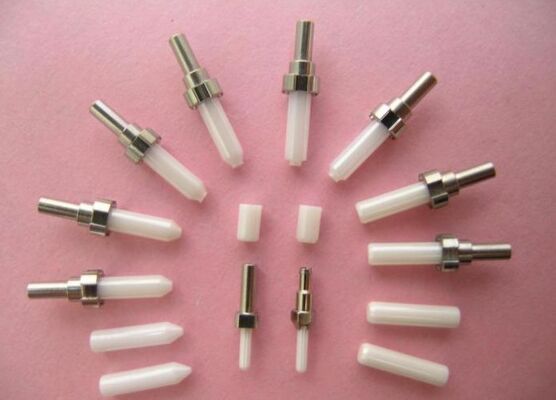

Las caras de los acopladores de conector pulidas
Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB 3
Lustrado de alta calidad sin manchas blancas, sin arañazos y con bordes de fibra claramente visibles.
Resultados del ensayo ILRL
Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB 4
Tipo de conector SM/UPC SM/APC Se aplican las siguientes condiciones:
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Pérdida de retorno ≥ 55 dB ≥ 60 dB ≥ 30 dB
Resultados de las pruebas de geometría
Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB 5
- No, no es así. Parámetros Criterio de la UPC Criterio de la APC
1 Radius de curvatura 5 a 25 mm 5 a 12 mm
2 Descenso del ápice 0 a 50 μm 0 a 50 μm
3 Altura de la fibra -100 ~ + 50 μm -100 ~ + 50 μm
4 Ángulo n/a 8.00+/-0.50°
Perfil de la empresa
Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB 6
La Comisión consideró que los importes procedentes de China no constituían un perjuicio para la competencia.
Fundada en 2010, somos una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción, servicio postventa y servicios técnicos.excelente servicio postventa, y apoyo técnico gratuito para los desafíos de producción de conectores de fibra óptica.
Preguntas frecuentes
¿Es usted una fábrica o un comerciante?
Somos una fábrica.
¿Cuál es su MOQ?
MOQ 1 pieza.
¿Provee usted servicios de muestra?
Sí, nosotros proporcionamos muestras.
¿Cómo me enviará?
Enviamos a través de DHL o FedEx en 4 a 6 días. El tiempo de entrega puede variar según la cantidad del pedido.
¿Cómo pagamos?
Pago por adelantado o métodos de pago múltiples, incluidos T/T y T/L.
¿Cuánto tiempo dura la garantía de su producto?
Periodo de garantía de 1 año con reparaciones gratuitas (excluyendo consumibles).
¿Proveen servicios personalizados?
Sí, proporcionamos servicios personalizados de acuerdo con los requisitos y especificaciones del cliente.
Jig de pulido de fibra óptica con acero inoxidable S136 para pérdida de inserción ≤ 0,20 dB 7
