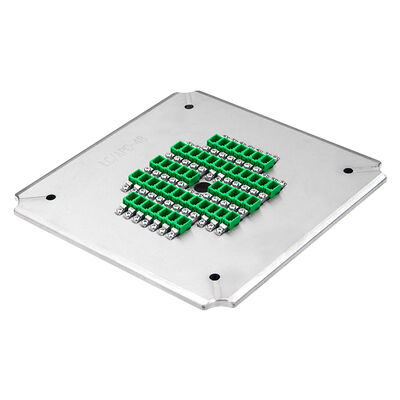

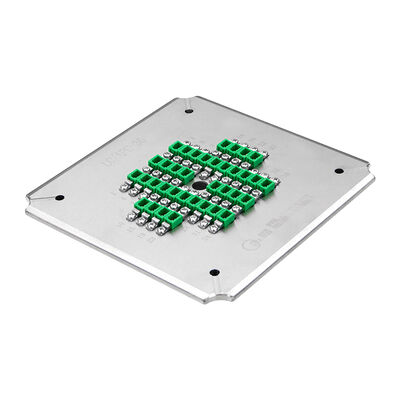

Instalación de pulido LC-APC de 24 núcleos con acero inoxidable S2316 para pulido de fibra óptica de alta eficiencia
Detalles del producto
| No. de fibra: | 24 | Peso: | 1,5 kg |
|---|---|---|---|
| Dimensiones: | 174mm*174mm*26m m | Tipo de conector: | LC APC |
| Fin-cara: | APC | Diámetro de la férula: | 1.25 mm |
| Capacidad: | 24 posiciones | Pérdida de inserción: | ≤0.20db |
| Pérdida de devolución: | ≥60dB (ordenador personal) | material: | Acero inoxidable |
| Peso neto: | 1,3 kilogramos | Peso bruto: | 1,5 kilogramos |
| Radio de curvatura: | 5-25 mm | Desplazamiento del ápice: | 0-50 μm |
| Altura de fibra: | -100~+50μm | ||
| Resaltar |
Accesorio de pulido de 24 núcleos,Plantilla de pulido de fibra óptica de acero inoxidable S2316,Soporte de pulido LC-APC de alta eficiencia |
||
Descripción del Producto
- Diseñados específicamente para conectores LC/APC
- Reemplazo fácil de la pieza con un funcionamiento simple y flexible
- Alta eficiencia: puliendo 24, 36 o 48 conectores por ciclo
- El rendimiento del primer paso para la calidad de la cara final alcanza el 98%-100%
- Estructura IPC con compresión independiente para cada conector
- Pérdida de retorno de APC ≥ 60 dB, pérdida de inserción ≤ 0,20 dB (típica)
- Los accesorios reemplazables aumentan la vida útil
| Modelo | Los datos de las pruebas de seguridad de los equipos de seguridad de los Estados miembros | El LC-APC-36 | El LC-APC-48 |
|---|---|---|---|
| Marca del producto | El CLX | El CLX | El CLX |
| Tipo de conector | LC APC | LC APC | LC APC |
| Características de las piezas | El APC | El APC | El APC |
| Diámetro de la ferrule | 1.25 mm | 1.25 mm | 1.25 mm |
| Capacidad | 24 posiciones | 36 puestos | 48 puestos |
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Pérdida de retorno | ≥ 60 dB (PC) | ≥ 60 dB (PC) | ≥ 60 dB (PC) |
| Aplicación | Conectores APC LC montados para el pulido | Conectores APC LC montados para el pulido | Conectores APC LC montados para el pulido |
| El material | Acero inoxidable | ||
| Dimensión (L*W*H) | Cuadro de las medidas de ensayo | ||
| Peso neto / peso bruto | 1.3 kg / 1,5 kg | ||
| Máquinas adecuadas | Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parámetro | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
Aspectos destacados del producto
El accesorio de pulido LC-APC de 24 núcleos de alta precisión ofrece una calidad excepcional de la cara final con una pérdida de retorno de ≥60 dB y una pérdida de inserción de ≤0,20 dB. Presenta una construcción de acero resistente al desgaste, estructura IPC para compresión independiente y opciones personalizables. Alcanza un rendimiento del 98 % al 100 % en la primera pasada con un funcionamiento sencillo.
