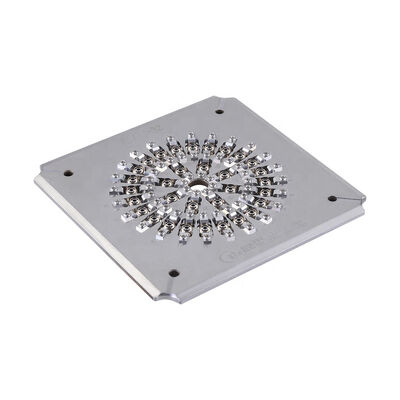

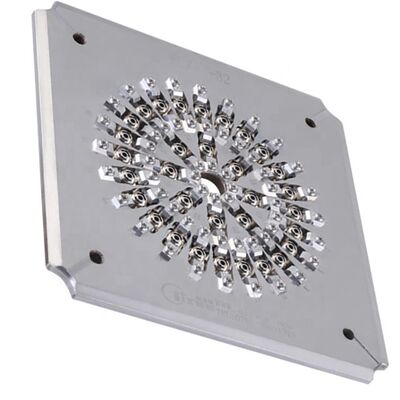

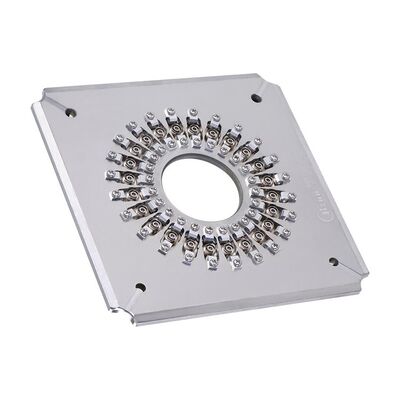

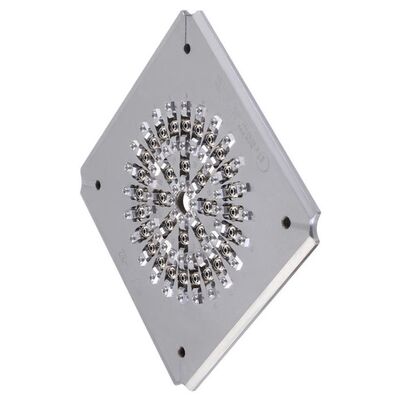

Acero inoxidable endurecido S136 32 Instalación de pulido de conectores de núcleo para caras finales pulidas de alta calidad
Detalles del producto
| Peso: | 1,3 kg | material: | Acero inoxidable endurecido s136 |
|---|---|---|---|
| Dimensiones: | 174mm*174mm*5,1mm | No. de fibra: | 32 |
| Diámetro de la férula: | 2,5 mm | Capacidad: | 32 posiciones |
| Pérdida de inserción: | ≤0.20db | Pérdida de devolución: | ≥55dB (ordenador personal) |
| Radio de curvatura: | 5-25 mm | Desplazamiento del ápice: | 0-50 μm |
| Altura de fibra: | -100~+50μm | Ángulo: | 8,00+/-0,50° |
| Fin-cara: | ordenador personal | Tipo de conector: | PC DE FC |
| Peso neto: | 1,5 kilogramos | ||
| Resaltar |
Accesorio de pulido de acero inoxidable endurecido S136,Plantilla de pulido de fibra de conector de 32 núcleos,Soporte de pulido de fibra óptica con caras finales pulidas de alta calidad |
||
Descripción del Producto
- Diseñados específicamente para conectores FC/PC
- Reemplazo fácil de la pieza con un funcionamiento simple y flexible
- Alta eficiencia: puliendo hasta 24, 32 o 36 conectores por ciclo
- El rendimiento del primer paso para la calidad de la cara final alcanza el 98% 100%
- Estructura IPC con compresión independiente para cada conector
- Tasa de aprobación por interferencia ≥98% (normalmente 100% según las normas CEI)
- Pérdida de retorno de PC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
- Accesorios reemplazables para prolongar la vida útil
| Modelo | Las condiciones de los productos de la categoría 2 | Se aplicará el procedimiento siguiente: | Las condiciones de los productos de la categoría 2 |
|---|---|---|---|
| Marca del producto | El CLX | El CLX | El CLX |
| Tipo de conector | FC PC | FC PC | FC PC |
| Características de las piezas | P.C. | P.C. | P.C. |
| Diámetro de la ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidad | 24 posiciones | 32 puestos | 36 puestos |
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Pérdida de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicación | Conectores FC PC montados para el pulido | Conectores FC PC montados para el pulido | Conectores FC PC montados para el pulido |
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| - No, no es así. | Parámetros | Criterio de la UPC | Criterio de la APC |
|---|---|---|---|
| 1 | Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| 2 | Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| 3 | Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| 4 | Ángulo | n/a | 8.00+/-0.50° |
Aspectos destacados del producto
El accesorio de pulido de fibra FC UPC de 32 núcleos ofrece extremos de alta calidad con una pérdida de inserción de ≤0,20 dB y una pérdida de retorno de ≥55 dB. Hecho de acero inoxidable endurecido para mayor durabilidad, pule 32 conectores por ciclo con un rendimiento de primera pasada del 98-100 %. Opciones personalizadas disponibles.
