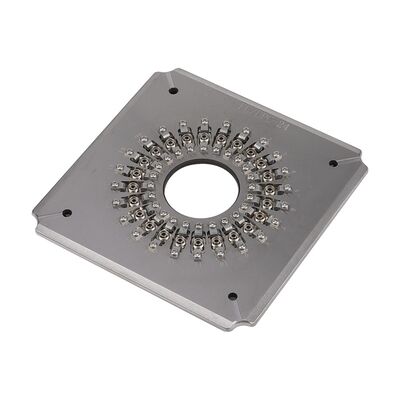

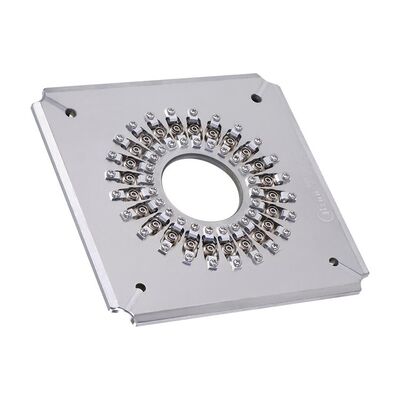

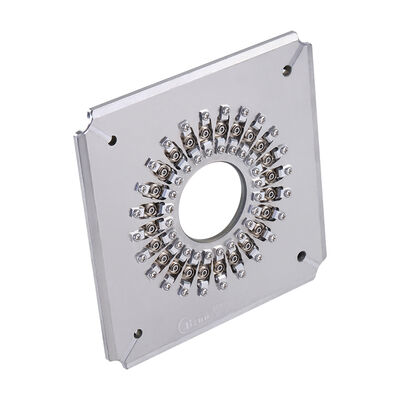

24 Port FC UPC Jig de pulido de fibra óptica con acero inoxidable endurecido S136 para pulido de conectores de alta eficiencia
Detalles del producto
| material: | Acero inoxidable endurecido s136 | Dimensiones: | 174 mm x 174 mm x 5,1 mm |
|---|---|---|---|
| Peso: | 1,2 kg | No. de fibra: | 24 |
| Tipo de conector: | PC DE FC | Fin-cara: | ordenador personal |
| Diámetro de la férula: | 2,5 mm | Capacidad: | 24 posiciones |
| Pérdida de inserción: | ≤0.20db | Pérdida de devolución: | ≥55dB (ordenador personal) |
| Radio de curvatura: | 5-25 mm | Desplazamiento del ápice: | 0-50 μm |
| Altura de fibra: | -100~+50μm | Ángulo: | 8,00+/-0,50° |
| Rendimiento del primer paso: | 98%~100% | ||
| Resaltar |
Accesorio de pulido de 24 puertos,Plantilla de pulido de fibra óptica de acero inoxidable endurecido S136,Soporte de pulido de alta eficiencia |
||
Descripción del Producto
- Diseñados específicamente para conectores FC/PC
- Fácil cambio de pieza con un funcionamiento simple y flexible
- Alta eficiencia: puliendo hasta 24, 32 o 36 conectores por ciclo
- El rendimiento del primer paso para la calidad de la cara final alcanza el 98% 100%
- Estructura IPC con compresión independiente para cada conector
- Tasa de transmisión de interferencias ≥98% (típico 100% según las normas CEI)
- Pérdida de retorno de PC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
- Accesorios sustituibles para una vida útil prolongada
| Parámetro | Las condiciones de los productos de la categoría 2 | Se aplicará el procedimiento siguiente: | Las condiciones de los productos de la categoría 2 |
|---|---|---|---|
| Marca del producto | El CLX | El CLX | El CLX |
| Tipo de conector | FC PC | FC PC | FC PC |
| Características de las piezas | P.C. | P.C. | P.C. |
| Diámetro de la ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidad | 24 posiciones | 32 puestos | 36 puestos |
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Pérdida de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| El material | Acero inoxidable | ||
| Dimensión (L*W*H) | Cuadro de las medidas de ensayo | ||
| Peso neto / peso bruto | 1.5 kg / 2,0 kg | ||
| Máquinas adecuadas | Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y equipos similares | ||
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parámetro | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
Obtenga una cotización gratuita a través de Nosotros >>> GO
Aspectos destacados del producto
Accesorio de pulido FC UPC de 24 puertos para pulido de conectores de fibra de alta eficiencia. Hecho de acero inoxidable endurecido antioxidante, ofrece un rendimiento excepcional con una pérdida de inserción de ≤0,20 dB y una pérdida de retorno de ≥55 dB. Opciones personalizables disponibles.
