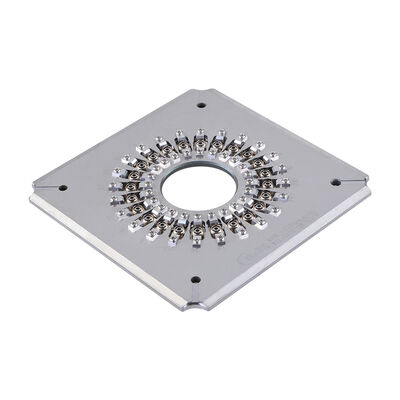

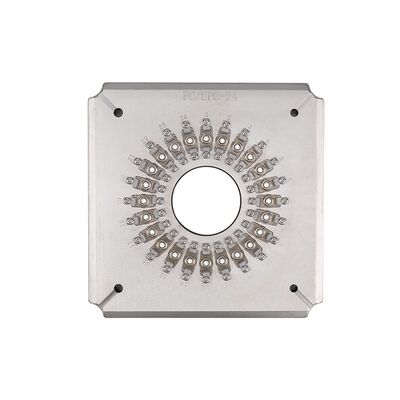

Jig de pulido de fibra óptica de 24 puertos con soporte de ferrules de 2,5 mm y construcción de acero inoxidable S136 para uso FTTH
Detalles del producto
| material: | Acero Inoxidable S136 | Dimensiones: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Peso: | 1,2 kg | No. de fibra: | 24 |
| Tamaño del soporte de la férula: | 2,5 mm | Tipo de conector: | PC DE FC |
| Fin-cara: | ordenador personal | Diámetro de la férula: | 2,5 mm |
| Capacidad: | 24 posiciones | Pérdida de inserción: | ≤0.20db |
| Pérdida de devolución: | ≥55dB (ordenador personal) | Eficacia de pulido: | Rendimiento del 98%~100% en la primera pasada |
| Tasa de pase de interferencia: | ≥98% | Máquinas adecuadas: | CLX-02E, Seikoh Giken SFP-550 |
| Peso neto: | 1,5 kilogramos | ||
| Resaltar |
Accesorio de pulido de acero inoxidable S136,Plantilla de pulido de fibra óptica de 24 puertos,Soporte de pulido con soporte para virola de 2 |
||
Descripción del Producto
Portador de ferrules de 2,5 mm de alta precisión con dimensiones 174×174×26 mm, diseñado específicamente para aplicaciones FTTH. Construido de acero inoxidable duradero S136 para un rendimiento duradero.
Este accesorio de pulido de fibra de alta estabilidad ofrece una calidad y precisión de superficie excepcionales, fabricado en acero endurecido S2316 con tratamiento térmico para una vida útil prolongada.Compatible con varios tipos de conectores, incluido el SC, FC, ST y LC, con configuraciones personalizadas disponibles.
- Diseñados específicamente para conectores FC/PC
- Reemplazo fácil de la pieza con un funcionamiento simple y flexible

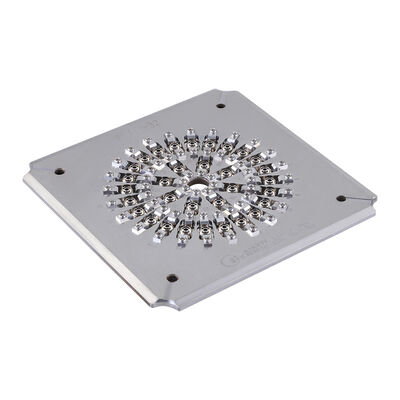

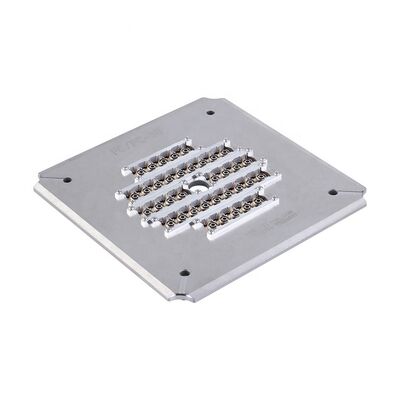

- Alta eficiencia: puliendo hasta 24, 32 o 36 conectores por ciclo
- El rendimiento del primer paso para la calidad de la cara final alcanza el 98-100%
- Estructura IPC con compresión independiente para cada conector
- Tasa de aprobación por interferencia ≥98% (normalmente 100% según las normas CEI)
- Pérdida de retorno de PC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
- Accesorios reemplazables para prolongar la vida útil
| Modelo | Las condiciones de los productos de la categoría 2 | Se aplicará el procedimiento siguiente: | Las condiciones de los productos de la categoría 2 |
|---|---|---|---|
| Marca del producto | El CLX | El CLX | El CLX |
| Tipo de conector | FC PC | FC PC | FC PC |
| Características de las piezas | P.C. | P.C. | P.C. |
| Diámetro de la ferrule | 2.5 mm | 2.5 mm | 2.5 mm |

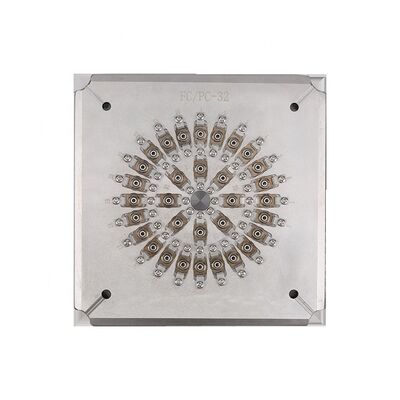

| Capacidad | 24 posiciones | 32 puestos | 36 puestos |
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Pérdida de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicación | Conectores FC PC montados para el pulido | ||
| El material | Acero inoxidable | ||
| Dimensión (L × W × H) | Cubiertas por una banda de aluminio | ||
| Peso neto / peso bruto | 1.5 kg / 2,0 kg | ||
| Máquinas adecuadas | Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y equipos similares | ||
Lustrado de alta calidad sin manchas blancas ni arañazos, con una visibilidad clara de los bordes de la fibra para un rendimiento óptimo.
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parámetro | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. fue establecida en 2010 como una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción, servicio postventa,y servicios técnicosProporcionamos productos de alta calidad, soporte integral después de la venta y asistencia técnica gratuita para los desafíos de producción de conectores de fibra.
Somos una fábrica.
La cantidad mínima de pedido es 1 pieza.
Sí, nosotros proporcionamos muestras.
Enviamos a través de DHL o FedEx dentro de 4-6 días, con el tiempo ajustado en función de la cantidad del pedido.
Pago por adelantado o métodos de pago múltiples, incluidos T/T y T/L.
1 año de garantía con reparaciones gratuitas (excluyendo consumibles).
Sí, proporcionamos servicios personalizados de acuerdo con los requisitos del cliente.
Aspectos destacados del producto
Accesorio de pulido de fibra FC/UPC de 24 puertos para FTTH. Fabricado en acero inoxidable endurecido S136 para mayor durabilidad. Pule 24 conectores por ciclo con un rendimiento de primer paso del 98-100 %, pérdida de inserción ≤0,20 dB, pérdida de retorno ≥55 dB. Opciones personalizadas disponibles.
