Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100%

1
MOQ
€185.53-200.75
Precio
Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100%
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Peso neto: 0,5 kilos
material: endurezca el acero inoxidable
Dimensiones: 110*5m m
No. de fibra: 12
tasa de aprobación 3D: 100%
Pérdida de inserción: ≤0.20db
Pérdida de devolución: ≥55dB (PC), ≥60dB (APC)
Tipo de acero: S2316
Tipos de conectores: SC, FC, ST, LC
Tasa de interferencia: ≥98%
Rendimiento del primer paso: 100%
Radio de curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Desplazamiento del ápice: 0-50 μm
Altura de fibra: -100~+50μm
Ángulo: 8,00+/-0,50° (APC)
Resaltar:

Accesorio de pulido de 12 conectores

,

Plantilla de pulido de fibra óptica de acero inoxidable endurecido S136

,

Tasa de aprobación 3D Soporte de pulido de fibra 100%
Información básica
Lugar de origen: Cantón, China
Nombre de la marca: chuanglixun
Número de modelo: SC/PC
Pago y Envío Términos
Descripción de producto

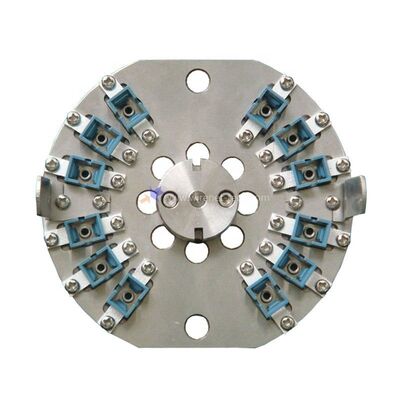

Conectores ópticos de fibra óptica 12 eficientes
Este equipo de pulido de fibra de alto rendimiento ofrece una estabilidad y una calidad de superficie excepcionales para la producción de cables de parches de fibra óptica.Fabricado con acero inoxidable endurecido S136 para una vida útil prolongada, este accesorio está diseñado para el pulido de conectores SC PC (UPC) y se puede personalizar para FC, ST, LC y otros tipos de conectores.
Características clave
  • Diseñados específicamente para el pulido de conectores SC PC (UPC)
  • Alta eficiencia: puliendo 12 conectores en un solo ciclo
  • Sustentadores reemplazables para operaciones de pulido rentables
  • Estructura IPC con compresión independiente para cada conector
  • Rendimiento excepcional: pérdida de retorno de APC ≥ 60 dB, pérdida de retorno de UPC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
  • 100% de rendimiento de primer paso para la calidad de la cara final
Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 0
Especificaciones técnicas
Lugar de origenChina.
Nombre de la marcaEl Chuanglixun
Tipo de productoJig de pulido de fibra óptica
No. de fibras12 posiciones
AplicaciónProducción de cables de parches de fibra óptica FTTH
Las dimensiones110*5 mm
CaracterísticasResistencia al desgaste, resistencia al óxido, larga vida útil
El materialAcero inoxidable endurecido
Peso0.5 kg
PaqueteAcolchados y estuche de cartón
Cuota de producción1 PCS

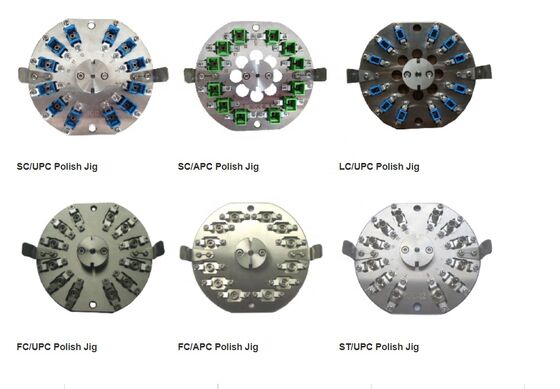

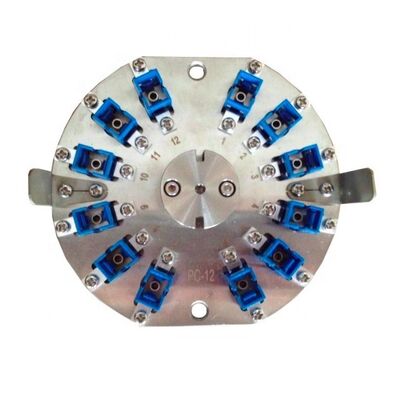

Modelos recomendados
Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 1 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 2 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 3 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 4 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 5 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 6
Resultados del rendimiento del pulido
Las caras de los acopladores de conector pulidas
Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 7
Lustrado de alta calidad sin manchas blancas ni arañazos, con el borde de la fibra claramente visible para un rendimiento óptimo.
Resultados de las pruebas de pérdida de inserción y pérdida de retorno
Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 8
Tipo de conectorSM/UPCSM/APCSe aplican las siguientes condiciones:
Pérdida de inserción≤ 0,20 dB≤ 0,20 dB≤ 0,50 dB
Pérdida de retorno≥ 55 dB≥ 60 dB≥ 30 dB
Resultados de las pruebas de geometría
Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 9
ParámetrosCriterio de la UPCCriterio de la APC
Radius de curvatura5 a 25 mm5 a 12 mm
Descenso del ápice0 a 50 μm0 a 50 μm
Altura de la fibra-100 ~ + 50 μm-100 ~ + 50 μm
Ángulon/a8.00+/-0.50°
Perfil del fabricante
Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 10
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., establecida en 2010, es una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción,Servicio postventa y servicios técnicosProporcionamos productos de alta calidad, soporte integral después de la venta y asistencia técnica gratuita para los desafíos de producción de conectores de fibra óptica.
Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 11 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 12 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 13 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 14 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 15 Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 16
Preguntas frecuentes
¿Es usted una fábrica o un comerciante?
Somos una fábrica de fabricación.
¿Cuál es su MOQ?
La cantidad mínima de pedido es 1 pieza.
¿Provee usted servicios de muestra?
Sí, proporcionamos muestras para su evaluación.
¿Cómo me enviará?
Enviamos a través de DHL o FedEx (4-6 días de entrega). El tiempo de entrega puede variar según la cantidad del pedido.
¿Cómo pagamos?
Aceptamos reservas anticipadas y múltiples métodos de pago, incluyendo T/T y T/L.
¿Cuánto tiempo dura la garantía de su producto?
Periodo de garantía de 1 año con reparaciones gratuitas (excluyendo consumibles).
¿Proveen servicios personalizados?
Sí, proporcionamos servicios personalizados de acuerdo con los requisitos y especificaciones del cliente.
Eficiencia 12 conectores SC PC Polishing Fixture con acero inoxidable endurecido S136 para una tasa de aprobación 3D del 100% 17
