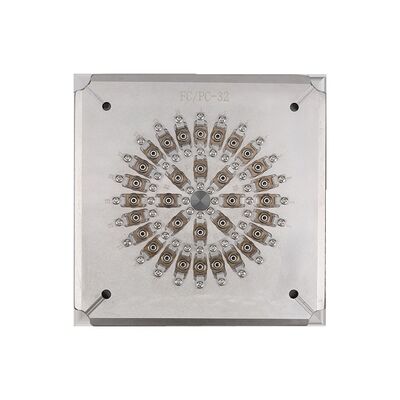

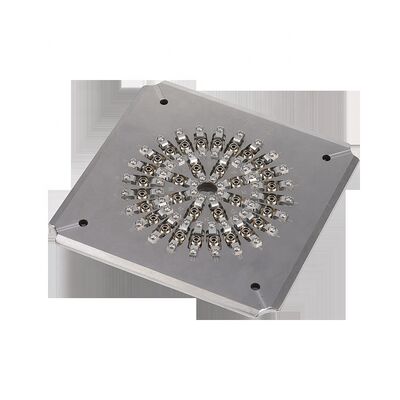

Jig de pulido de fibra óptica de acero inoxidable endurecido S2316 para conectores FC con capacidad 24/32/36 y pérdida de inserción ≤ 0,20 dB
Detalles del producto
| Tipo: | Máquina de la producción de la fibra óptica | Tamaño: | 174mm*174mm*26m m |
|---|---|---|---|
| material: | S2316 de acero inoxidable endurecido | Peso neto: | 1,3 kg |
| No. de fibra: | 24/32/36 | Pérdida de inserción: | ≤0.20db |
| Pérdida de devolución: | ≥55dB (PC), ≥60dB (APC) | Tipo de conector: | PC DE FC |
| Fin-cara: | ordenador personal | Diámetro de la férula: | 2,5 mm |
| Capacidad: | 24/32/36 posiciones | Radio de curvatura: | 5-25 mm (UPC), 5-12 mm (APC) |
| Desplazamiento del ápice: | 0-50 μm | Altura de fibra: | -100~+50μm |
| Ángulo: | 8,00+/-0,50° (APC) | ||
| Resaltar |
Accesorio de pulido de acero inoxidable endurecido S2316,Plantilla de pulido de fibra óptica con capacidad de 24/32/36 conectores,Pérdida de inserción ≤0.20dB FC Conector Pulido Tenedor |
||
Descripción del Producto
- Diseñados específicamente para conectores FC/PC
- Fácil cambio de pieza con un funcionamiento simple y flexible
- Alta eficiencia: puliendo 24, 32 o 36 conectores por ciclo
- El rendimiento del primer paso para la calidad de la cara final alcanza el 98% 100%
- Estructura IPC con compresión independiente para cada conector
- Tasa de aprobación con interferencias ≥98% (normalmente 100% según las normas CEI)
- Pérdida de retorno de PC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
- Los accesorios reemplazables prolongan significativamente la vida útil
| Modelo | Las condiciones de los productos de la categoría 2 | Se aplicará el procedimiento siguiente: | Las condiciones de los productos de la categoría 2 |
|---|---|---|---|
| Marca del producto | El CLX | El CLX | El CLX |
| Tipo de conector | FC PC | FC PC | FC PC |
| Características de las piezas | P.C. | P.C. | P.C. |
| Diámetro de la ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidad | 24 posiciones | 32 puestos | 36 puestos |
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Pérdida de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicación | Conectores FC PC montados para el pulido | ||
| El material | Acero inoxidable | ||
| Dimensión (L*W*H) | Cuadro de las medidas de ensayo | ||
| Peso neto / peso bruto | 1.3 kg / 1,5 kg | ||
| Máquinas adecuadas | Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parámetros | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
- ¿Es usted una fábrica o un comerciante?Somos una fábrica.
- ¿Cuál es su MOQ?MOQ 1 pieza.
- ¿Provee usted servicios de muestra?Sí, proporcionamos muestras.
- ¿Cómo me enviará?Enviamos a través de DHL o FedEx en 4 a 6 días, extendidos en función de la cantidad del pedido.
- ¿Cómo pagamos?¢ Reserva anticipada o múltiples métodos de pago, incluidos T/T y T/L.
- ¿Cuánto tiempo dura la garantía de su producto?- 1 año de garantía con reparaciones gratuitas (excluyendo consumibles), con soporte de accesorios basado en el coste después de la garantía.
- ¿Proveen servicios personalizados?Sí, proporcionamos servicios personalizados según los requisitos del cliente.
Aspectos destacados del producto
Accesorio de pulido de conectores de fibra FC UPC de alta eficiencia. Pule hasta 36 conectores por ciclo con una pérdida de inserción de ≤0,20 dB y una pérdida de retorno de ≥55 dB. La construcción de acero inoxidable endurecido garantiza durabilidad. Tasa de rendimiento de primera pasada del 98-100 %. Garantía de 1 año.
