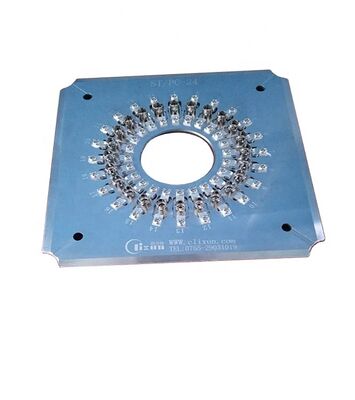

ST Fibra óptica 24/32 Accesorio de pulido de conectores con acero inoxidable endurecido S136 para una alta eficiencia y pérdida de inserción ≤0,20dB

1
MOQ
ST Fibra óptica 24/32 Accesorio de pulido de conectores con acero inoxidable endurecido S136 para una alta eficiencia y pérdida de inserción ≤0,20dB
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
material: Acero inoxidable endurecido s136
Tamaño: 174mmx174mmx26mm
Peso neto: 1,2 kg
No. de fibra: 24,32
Pérdida de inserción: ≤0.20db
Pérdida de devolución: ≥55dB (ordenador personal)
Diámetro de la férula: 2,5 mm
Capacidad: 24 posiciones, 32 posiciones
Tipo de la Fin-cara: ordenador personal
Radio de curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Desplazamiento del ápice: 0-50 μm
Altura de fibra: -100~+50μm
Ángulo: 8,00+/-0,50° (APC)
Peso bruto: 2,0 KILOGRAMOS
Máquinas adecuadas: CLX-02E, Seikoh Giken SFP-550
Resaltar:

Accesorio de pulido de acero inoxidable endurecido S136

,

Conectores 24/32 en plantilla de pulido de fibra óptica de un ciclo

,

Pérdida de inserción ≤0.20dB Soporte de pulido del conector ST
Información básica
Lugar de origen: Cantón, China
Nombre de la marca: chuanglixun
Número de modelo: ST-PC, ST-PC
Pago y Envío Términos
Descripción de producto

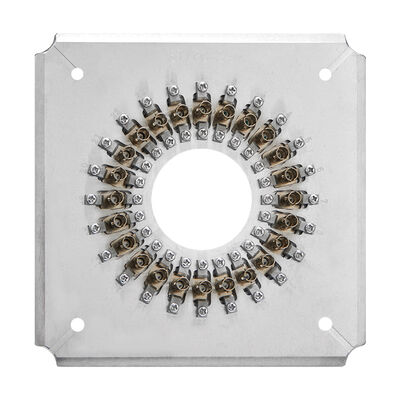

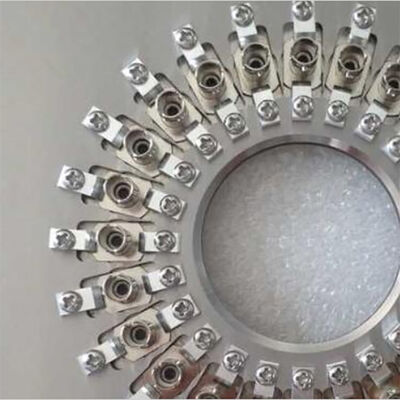

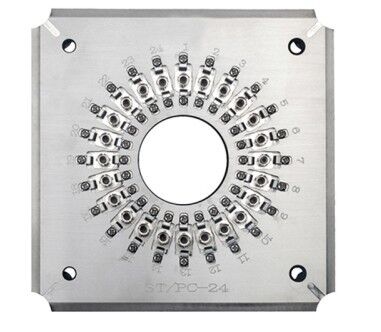

ST Fibra óptica 24/32 Conector para el pulido de accesorios
  • con una capacidad de transmisión superior a 50 W
  • Fácil de cambiar las piezas con un funcionamiento simple y flexible
  • Alta eficiencia: puliendo hasta 24 o 32 conectores en un ciclo
  • El rendimiento del primer paso para la calidad de la cara final alcanza el 98%-100%
  • Estructura IPC con compresión independiente para cada conector
  • Tasa de aprobación con interferencia ≥98% (normalmente 100%, según las normas de la CEI)
  • Pérdida de retorno de PC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
  • Los accesorios reemplazables aumentan la vida útil
  • Construido con acero endurecido de alta calidad S136 para mayor durabilidad
  • Disponible con piezas para conectores SC, FC, ST, LC y diseños personalizados
ST Fibra óptica 24/32 Accesorio de pulido de conectores con acero inoxidable endurecido S136 para una alta eficiencia y pérdida de inserción ≤0,20dB 0 ST Fibra óptica 24/32 Accesorio de pulido de conectores con acero inoxidable endurecido S136 para una alta eficiencia y pérdida de inserción ≤0,20dB 1
Especificaciones técnicas
Modelo Se aplicará el procedimiento siguiente: Se trata de una serie de medidas de seguridad. Se trata de una serie de medidas de control.
Marca del producto El CLX El CLX El CLX
Tipo de conector Título de la solicitud Título de la solicitud ST APC
Características de las piezas P.C. P.C. El APC
Diámetro de la ferrule 2.5 mm 2.5 mm 2.5 mm
Capacidad 24 posiciones 32 puestos 26 puestos
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Pérdida de retorno ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 60 dB (APC)
Aplicación Conectores ST PC montados para el pulido Conectores ST PC montados para el pulido Conectores ST APC montados para el pulido
El material Acero inoxidable S136
Dimensión (L*W*H) Cuadro de las medidas de ensayo
Peso neto / peso bruto 1.5 kg / 2,0 kg
Máquinas adecuadas Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares
ST Fibra óptica 24/32 Accesorio de pulido de conectores con acero inoxidable endurecido S136 para una alta eficiencia y pérdida de inserción ≤0,20dB 2
Obtenga una cotización gratuita a través de nosotros >>> GO
Análisis del efecto de pulido
Las caras de los acopladores de conector pulidas
ST Fibra óptica 24/32 Accesorio de pulido de conectores con acero inoxidable endurecido S136 para una alta eficiencia y pérdida de inserción ≤0,20dB 3
Polishing de alta calidad de la cara final sin manchas blancas o arañazos.
Resultados de las pruebas de pérdida de inserción y pérdida de retorno
ST Fibra óptica 24/32 Accesorio de pulido de conectores con acero inoxidable endurecido S136 para una alta eficiencia y pérdida de inserción ≤0,20dB 4
Tipo de conector SM/UPC SM/APC Se aplican las siguientes condiciones:
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Pérdida de retorno ≥ 55 dB ≥ 60 dB ≥ 30 dB
Resultados de las pruebas de geometría
ST Fibra óptica 24/32 Accesorio de pulido de conectores con acero inoxidable endurecido S136 para una alta eficiencia y pérdida de inserción ≤0,20dB 5
- No, no es así. Parámetros Criterio de la UPC Criterio de la APC
1. Radius de curvatura 5 a 25 mm 5 a 12 mm
2. Descenso del ápice 0 a 50 μm 0 a 50 μm
3. Altura de la fibra -100 ~ + 50 μm -100 ~ + 50 μm
4. Ángulo n/a 8.00+/-0.50°
Perfil de la empresa
ST Fibra óptica 24/32 Accesorio de pulido de conectores con acero inoxidable endurecido S136 para una alta eficiencia y pérdida de inserción ≤0,20dB 6
La Comisión consideró que los importes procedentes de China no constituían un perjuicio para la competencia.
Fundada en 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. es una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción,Servicio postventa y servicios técnicosNo sólo vendemos productos de alta calidad y proporcionamos un buen servicio postventa, sino que también proporcionamos soporte técnico gratuito a nuestros clientes.Para los problemas técnicos encontrados en la producción de conectores de fibra óptica, ofrecemos soluciones eficaces.
Preguntas frecuentes
¿Es usted una fábrica o un comerciante?
Somos una fábrica.
¿Cuál es su MOQ?
MOQ 1 pieza.
¿Provee usted servicios de muestra?
Sí, le proporcionaremos muestras.
¿Cómo me enviará?
Pasaremos de 4 a 6 días a través de DHL o FedEx.
¿Cómo pagamos?
Reservar por adelantado o con métodos de pago múltiples como T/T y T/L.
¿Cuánto tiempo dura la garantía de su producto?
El período de garantía es de 1 año (el período de garantía proporcionará reparaciones gratuitas, excepto para consumibles).
¿Proveen servicios personalizados?
Sí, proporcionamos servicios personalizados de acuerdo con los requisitos y la descripción del cliente.
