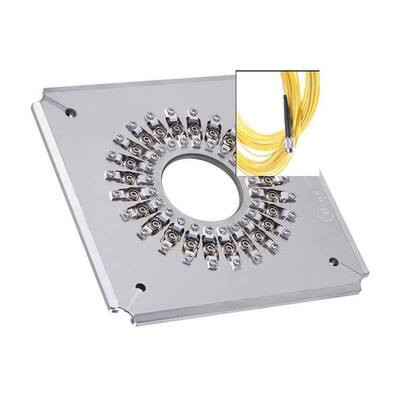

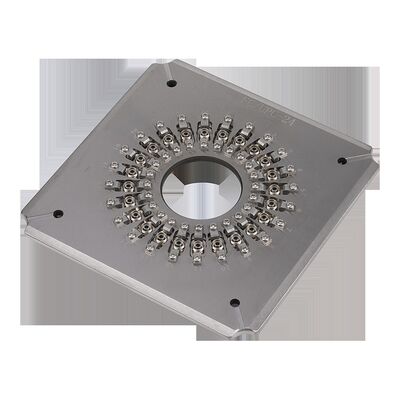

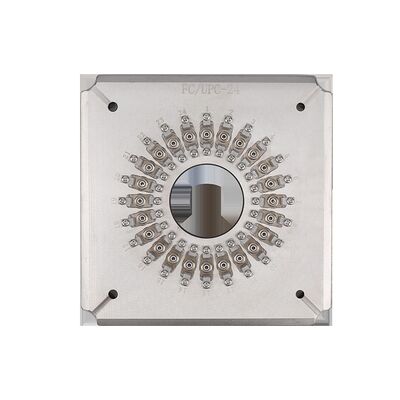

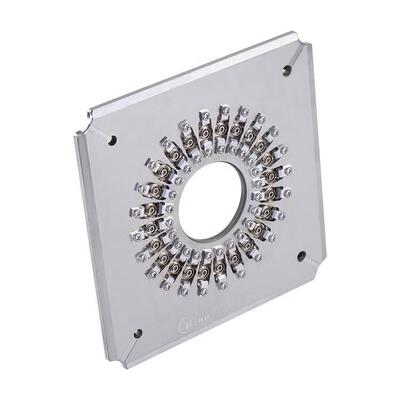

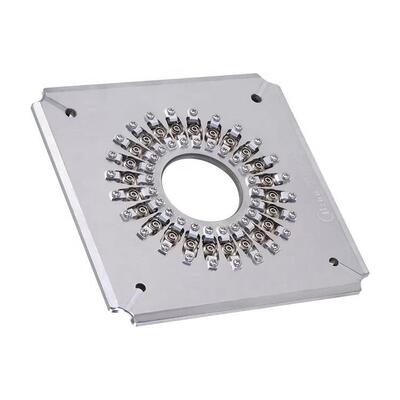

Acero inoxidable S136 FC Accesorio de pulido UPC con conectores 24/32/36 Capacidad y estructura IPC de compresión independiente
Detalles del producto
| Tipo de conector: | FC UPC | Fin-cara: | UPC |
|---|---|---|---|
| Diámetro de la férula: | 2,5 mm | Capacidad: | 24/32/36 posiciones |
| Pérdida de inserción: | ≤0.20db | Pérdida de devolución: | ≥ 55 dB (UPC) |
| material: | Acero inoxidable | Dimensión: | 174*174*26 milímetros |
| Peso neto: | 1.3 kg | Peso bruto: | 1,5 kilos |
| Máquinas adecuadas: | CLX-02E, SFP-550 | Pérdida de vuelta de APC: | ≥60db |
| Pérdida de inserción MM: | ≤0.50db | Pérdida de retorno de MM: | ≥30dB |
| Radio de curvatura: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Resaltar |
Accesorio de pulido de acero inoxidable S136,Plantilla de pulido de fibra óptica con capacidad de 24/32/36 conectores,Tenedor de pulido independiente de la estructura FC UPC de la compresión IPC |
||
Descripción del Producto
- Diseñados específicamente para conectores FC/UPC (PC)
- Fácil cambio de piezas con un funcionamiento simple y flexible
- Polido de alta eficiencia: 24, 32 o 36 conectores por ciclo
- Rendimiento de primer paso del 98% al 100% para la calidad de la cara final
- Estructura IPC con compresión independiente para cada conector
- ≥98% de la tasa de aprobación con interferencia (100% típico según las normas CEI)
- Pérdida de retorno de APC ≥ 60 dB, pérdida de retorno de UPC ≥ 55 dB
- Pérdida de inserción ≤ 0,20 dB (típico)
- Accesorios sustituibles para una vida útil prolongada
- Diseños personalizados disponibles para conectores SC, FC, ST, LC
| Modelo | Las condiciones de las pruebas de seguridad | Las condiciones de los certificados y certificados | Las condiciones de las pruebas de seguridad |
|---|---|---|---|
| Marca del producto | El CLX | El CLX | El CLX |
| Tipo de conector | FC UPC | FC UPC | FC UPC |
| Características de las piezas | UPC | UPC | UPC |
| Diámetro de la ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidad | 24 posiciones | 32 puestos | 36 puestos |
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Pérdida de retorno | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) |
| Aplicación | Conectores FC UPC montados para el pulido | Conectores FC UPC montados para el pulido | Conectores FC UPC montados para el pulido |
| El material | Acero inoxidable | ||
| Dimensión (L*W*H) | Cuadro de las medidas de ensayo | ||
| Peso neto / peso bruto (kg) | 1.3 kg / 1,5 kg | ||
| Máquinas adecuadas | Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de rendimiento | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parámetros | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
Aspectos destacados del producto
El accesorio de pulido de fibra FC/UPC de alta eficiencia pule hasta 36 conectores por ciclo con un rendimiento de primera pasada del 98-100 %. Fabricado en acero inoxidable duradero, garantiza una baja pérdida de inserción (≤0,20 dB) y una alta pérdida de retorno (≥55 dB). Diseño reparable y opciones personalizadas disponibles.
