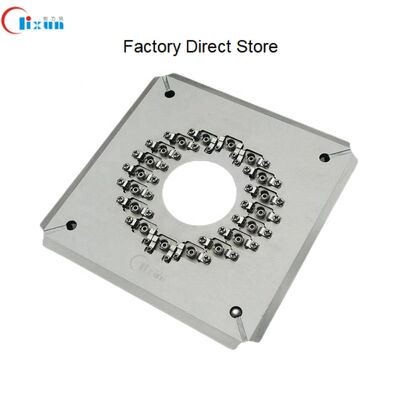

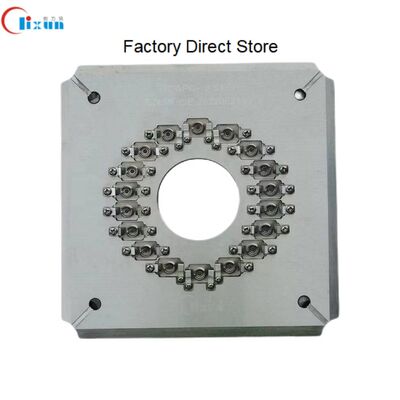

Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB

1
MOQ
Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Peso neto: 1.3 kg
No. de fibra: 18/26
Tamaño: 174mm*174mm*26mm
Materiales: Acero inoxidable endurecido
Pérdida de inserción: ≤0.20db
Pérdida de devolución: ≥55dB (PC) ≥60dB (APC)
Diámetro de la férula: 2,5 mm
Capacidad: 24 posiciones, 32 posiciones, 36 posiciones
Fin-cara: ordenador personal
Tipo de conector: PC DE FC
Radio de curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Desplazamiento del ápice: 0-50 μm
Altura de fibra: -100~+50μm
Ángulo: 8,00+/-0,50° (APC)
Rendimiento del primer paso: 98%~100%
Resaltar:

Accesorio de pulido de acero inoxidable endurecido

,

Plantilla de pulido de fibra de 18/26 puertos

,

Pérdida de inserción ≤0.20dB Soporte de pulido de fibra óptica
Información básica
Lugar de origen: Cantón, China
Nombre de la marca: Chuanglixun
Número de modelo: FC/APC, FC/APC
Pago y Envío Términos
Descripción de producto
FC APC Fibra óptica 18/26 puertos de pulido de las instalaciones
Este accesorio de pulido de fibra de alta estabilidad ofrece una calidad de superficie excepcional para los conectores de fibra óptica.garantiza una larga vida útil y un rendimiento fiable.
Características clave
  • Diseñados específicamente para conectores FC/PC
  • Reemplazo fácil de la pieza con un funcionamiento simple y flexible
  • Alta eficiencia: puliendo 24, 32 o 36 conectores por ciclo
  • El rendimiento del primer paso para la calidad de la cara final alcanza el 98-100%
  • Estructura IPC con compresión independiente para cada conector
  • Tasa de aprobación con interferencias ≥98% (normalmente 100% según las normas CEI)
  • Pérdida de retorno de PC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
  • Los accesorios reemplazables prolongan significativamente la vida útil
Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB 0 Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB 1 Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB 2
Especificaciones técnicas
Modelo Las condiciones de los productos de la categoría 2 Se aplicará el procedimiento siguiente: Las condiciones de los productos de la categoría 2
Marca del producto El CLX El CLX El CLX
Tipo de conector FC PC FC PC FC PC
Características de las piezas P.C. P.C. P.C.
Diámetro de la ferrule 2.5 mm 2.5 mm 2.5 mm
Capacidad 24 posiciones 32 puestos 36 puestos
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Pérdida de retorno ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Aplicación Conectores FC PC montados para el pulido Conectores FC PC montados para el pulido Conectores FC PC montados para el pulido
El material Acero inoxidable
Dimensión (L*W*H) Cuadro de las medidas de ensayo
Peso neto / peso bruto 1.5 kg / 2,0 kg
Máquinas adecuadas Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares
Resultados del rendimiento del pulido
Las caras de los acopladores de conector pulidas
Polishing de alta calidad de la cara final sin manchas blancas ni arañazos, con bordes de fibra claramente visibles.
Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB 3
Resultados de las pruebas de pérdida de inserción y pérdida de retorno
Tipo de conector SM/UPC SM/APC Se aplican las siguientes condiciones:
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Pérdida de retorno ≥ 55 dB ≥ 60 dB ≥ 30 dB
Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB 4
Resultados de las pruebas de geometría
Parámetros Criterio de la UPC Criterio de la APC
Radius de curvatura 5 a 25 mm 5 a 12 mm
Descenso del ápice 0 a 50 μm 0 a 50 μm
Altura de la fibra -100 ~ + 50 μm -100 ~ + 50 μm
Ángulo n/a 8.00+/-0.50°
Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB 5 Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB 6 Acero inoxidable endurecido FC APC Fibra óptica 18/26 Puertos Accesorios de pulido con pérdida de inserción ≤0,20dB 7
Información del fabricante
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. fue establecida en 2010 como una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción, servicio postventa,y servicios técnicosProporcionamos productos de alta calidad, soporte integral después de la venta y asistencia técnica gratuita para los desafíos de producción de conectores de fibra óptica.
Preguntas frecuentes
¿Es usted una fábrica o un comerciante?
Somos una fábrica.
¿Cuál es su MOQ?
La cantidad mínima de pedido es 1 pieza.
¿Provee usted servicios de muestra?
Sí, nosotros proporcionamos muestras.
¿Cómo me enviará?
Enviamos a través de DHL o FedEx dentro de 4 a 6 días, con el tiempo ajustado en función de la cantidad de pedido.
¿Cómo pagamos?
Aceptamos reservas por adelantado o múltiples métodos de pago incluyendo T/T y T/L.
¿Cuánto tiempo dura la garantía de su producto?
El período de garantía de 1 año con reparaciones gratuitas (excluyendo consumibles).
¿Proveen servicios personalizados?
Sí, proporcionamos servicios personalizados de acuerdo con los requisitos y especificaciones del cliente.
