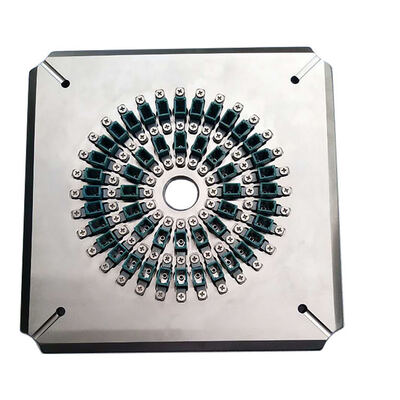

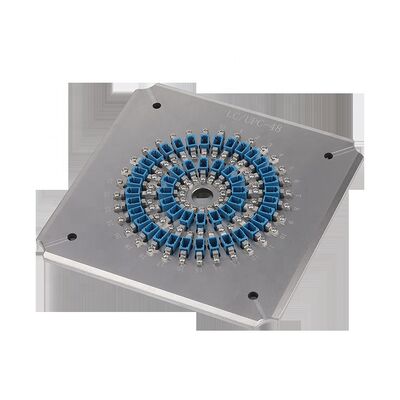

Jig de pulido de fibra óptica LC PC de 48 puertos con acero inoxidable endurecido para molienda de alta eficiencia
Detalles del producto
| Tipo: | Plantilla de pulido de conectores de fibra óptica | Dimensiones: | 174*174*26m m |
|---|---|---|---|
| Peso neto: | 1.3 kg | material: | Acero inoxidable endurecido |
| No. de fibra: | 48 | Diámetro de la férula: | 1.25 mm |
| Capacidad: | 48 Posiciones | Pérdida de inserción: | ≤0.20db |
| Pérdida de devolución: | ≥55dB (ordenador personal) | Fin-cara: | ordenador personal |
| Tipo de conector: | PC LC | Radio de curvatura: | 5-25 mm |
| Desplazamiento del ápice: | 0-50 μm | Altura de fibra: | -100~+50μm |
| Ángulo: | 8,00+/-0,50° | ||
| Resaltar |
Accesorio de pulido de 48 puertos,Accesorio de molienda de fibra de acero inoxidable endurecido,Plantilla de pulido de fibra óptica de alta eficiencia |
||
Descripción del Producto
- Diseñados específicamente para conectores LC/PC
- Fácil cambio de pieza con un funcionamiento simple y flexible
- Alta eficiencia: puliendo hasta 48 conectores por ciclo
- El rendimiento del primer paso para la calidad de la cara final alcanza el 98-100%
- Estructura IPC con compresión independiente para cada conector
- Tasa de aprobación con interferencias ≥98% (normalmente 100% según las normas CEI)
- Pérdida de retorno de PC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
- Los accesorios reemplazables aumentan la vida útil
| Modelo | Los datos de las pruebas de seguridad de los equipos de ensayo | El LC-PC-40 | El LC-PC-48 |
|---|---|---|---|
| Marca del producto | El CLX | El CLX | El CLX |
| Tipo de conector | LC y PC | LC y PC | LC y PC |
| Características de las piezas | P.C. | P.C. | P.C. |
| Diámetro de la ferrule | 1.25 mm | 1.25 mm | 1.25 mm |
| Capacidad | 24 posiciones | 40 puestos | 48 puestos |
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Pérdida de retorno | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Aplicación | Conectores LC PC montados para el pulido | Conectores LC PC montados para el pulido | Conectores LC PC montados para el pulido |
Material: acero inoxidable S136
Dimensiones: 174 × 174 × 26 mm
Peso neto: 1,5 kg / peso bruto: 2,0 kg

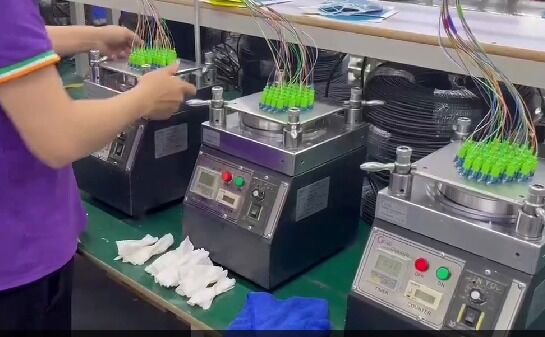

Máquinas adecuadas: máquina de pulido CLX-02E, Seikoh Giken SFP-550 y máquinas similares
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parámetro | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |

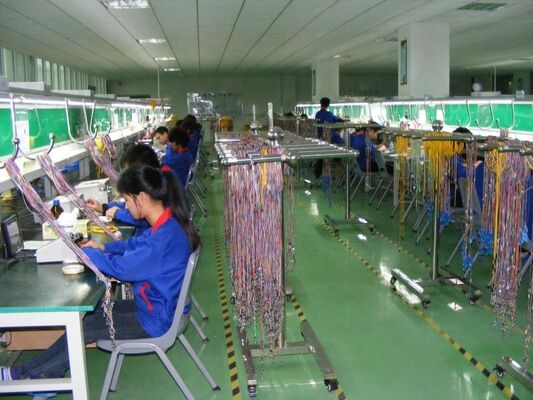

Establecida en 2010, somos una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción, servicio postventa y servicios técnicos.,Apoyo completo después de la venta y asistencia técnica gratuita para los desafíos de producción de conectores de fibra óptica.
Aspectos destacados del producto
Pule 48 conectores LC/PC en un ciclo con un rendimiento de primera pasada del 98-100 %. El acero inoxidable endurecido garantiza durabilidad. Alcanza una pérdida de inserción ≤0,20 dB y una pérdida de retorno ≥55 dB. Garantía de 2 años.
