36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido

1
MOQ
36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tipo: Máquina de la producción de la fibra óptica
Tamaño: 174*174*26m m
material: Acero inoxidable
Diámetro de la férula: 2.50 mm
No. de fibra: 36
Tipo de conector: PC DE FC
Fin-cara: ordenador personal
Capacidad: 36 posiciones
Pérdida de inserción: ≤0.20db
Pérdida de devolución: ≥55dB (ordenador personal)
Peso neto: 1,5 kilogramos
Peso bruto: 2,0 KILOGRAMOS
Radio de curvatura: 5-25 mm
Desplazamiento del ápice: 0-50 μm
Altura de fibra: -100~+50μm
Resaltar:

Accesorio de pulido de 36 posiciones

,

Plantilla de pulido de conector de fibra de acero inoxidable

,

Plantilla de pulido FC UPC de alta eficiencia
Información básica
Lugar de origen: Cantón, China
Nombre de la marca: Chuanglixun
Número de modelo: FC UPC
Pago y Envío Términos
Descripción de producto
El equipo de pulido de conectores FC/PC FC/UPC
En el caso de las máquinas de la categoría A, el valor de las máquinas de la categoría A será el valor de las máquinas de la categoría B.
Resumen del producto
Este equipo de pulido de fibra ofrece una alta estabilidad y una excelente calidad de superficie.la construcción de acero endurecido S2316 garantiza una larga vida útilDiseñado para acomodar varios tipos de conectores, incluidos SC, FC, ST, LC, y puede ser personalizado de acuerdo con los requisitos del cliente.

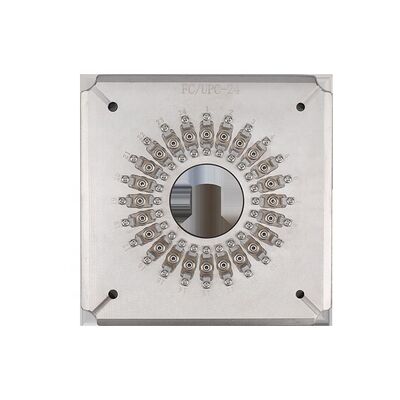

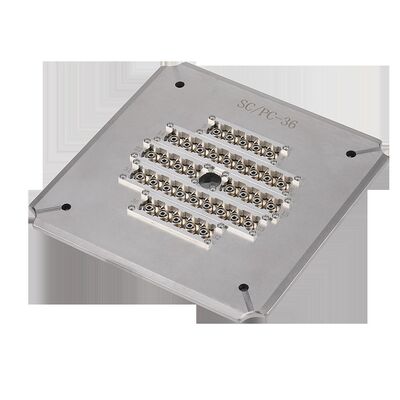

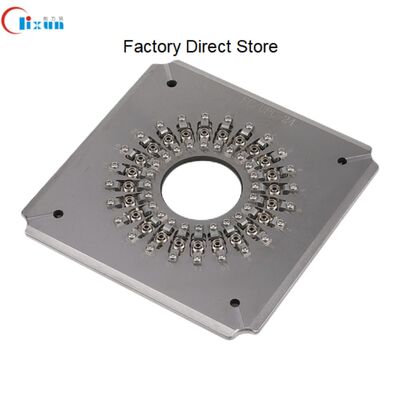

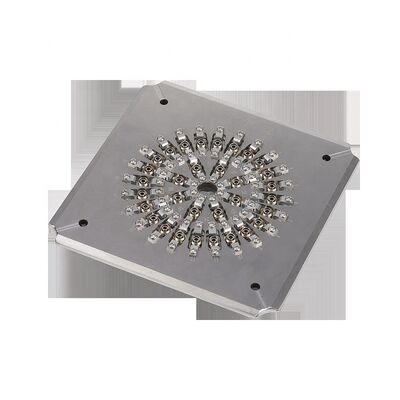

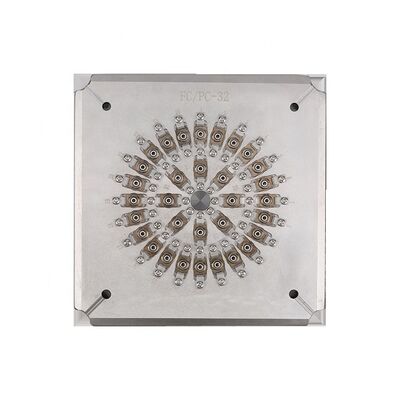

36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 0 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 1 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 2 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 3 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 4 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 5
Características clave
  • Diseñados específicamente para conectores FC/PC y FC/UPC
  • Fácil cambio de pieza con operación simple y flexible
  • Alta eficiencia: puliendo hasta 24, 32 o 36 conectores por ciclo
  • El rendimiento del primer paso para la calidad de la cara final alcanza el 98%-100%
  • Estructura IPC con compresión independiente para cada conector
  • Tasa de aprobación con interferencia ≥98% (100% típico, según las normas de la CEI)
  • Pérdida de retorno de PC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
  • Los accesorios reemplazables prolongan significativamente la vida útil
Especificaciones técnicas
Modelo Las condiciones de los productos de la categoría 2 Se aplicará el procedimiento siguiente: Las condiciones de los productos de la categoría 2
Marca del producto El CLX El CLX El CLX
Tipo de conector FC PC FC PC FC PC
Características de las piezas P.C. P.C. P.C.
Diámetro de la ferrule 2.5 mm 2.5 mm 2.5 mm
Capacidad 24 posiciones 32 puestos 36 puestos
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Pérdida de retorno ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Aplicación Conectores FC PC montados para el pulido
El material Acero inoxidable
Dimensión (L*W*H) Cuadro de las medidas de ensayo
Peso neto / peso bruto 1.5 kg / 2,0 kg
Máquinas adecuadas Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares
Resultados del rendimiento del pulido
Las caras de los acopladores de conector pulidas
36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 6
Polishing de alta calidad de la cara final sin manchas blancas, sin arañazos y con bordes de fibra claramente visibles
Resultados de las pruebas de pérdida de inserción y pérdida de retorno
36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 7
Tipo de conector SM/UPC SM/APC Se aplican las siguientes condiciones:
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Pérdida de retorno ≥ 55 dB ≥ 60 dB ≥ 30 dB
Resultados de las pruebas de geometría
36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 8
Parámetro Criterio de la UPC Criterio de la APC
Radius de curvatura 5 a 25 mm 5 a 12 mm
Descenso del ápice 0 a 50 μm 0 a 50 μm
Altura de la fibra -100 ~ + 50 μm -100 ~ + 50 μm
Ángulo n/a 8.00+/-0.50°
36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 9 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 10
Información del fabricante
La Comisión consideró que los importes procedentes de China no constituían un perjuicio para la competencia.
Establecida en 2010, somos una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción, servicio postventa y servicios técnicos.,Ofrecemos soluciones eficaces para los problemas técnicos encontrados en la producción de conectores de fibra óptica.
36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 11 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 12 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 13 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 14 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 15 36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 16
Preguntas frecuentes
¿Es usted una fábrica o un comerciante?
Somos una fábrica.
¿Cuál es su MOQ?
La cantidad mínima de pedido es 1 pieza.
¿Provee usted servicios de muestra?
Sí, nosotros proporcionamos muestras.
¿Cómo me enviará?
Enviamos a través de DHL o FedEx, generalmente de 4 a 6 días. El tiempo de entrega puede variar según la cantidad del pedido.
¿Cómo pagamos?
Pago por adelantado o métodos de pago múltiples, incluidos T/T y T/L.
¿Cuánto tiempo dura la garantía de su producto?
El período de garantía de 1 año proporciona reparaciones gratuitas (excluyendo consumibles).
¿Proveen servicios personalizados?
Sí, proporcionamos servicios personalizados de acuerdo con los requisitos y especificaciones del cliente.
36 Posiciones Acero inoxidable de alta eficiencia FC UPC Accesorio de pulido para conector de fibra Jig de pulido 17
