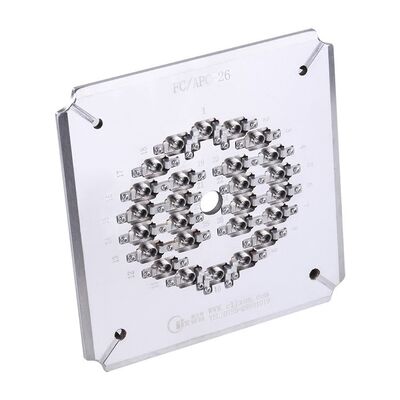

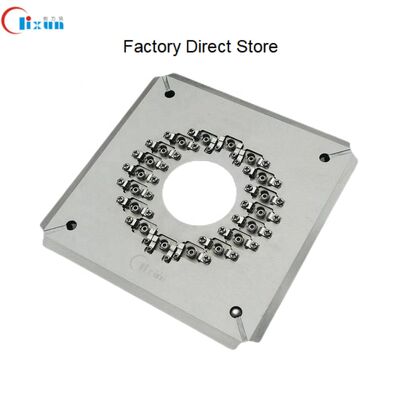

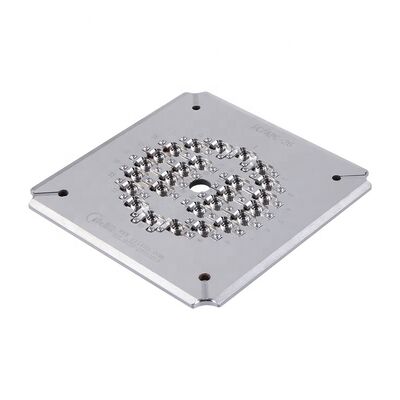

Acero inoxidable 26 puerto FC APC equipo de pulido para la alta eficiencia de la fibra óptica de pulido Jig
Detalles del producto
| Peso neto: | 1,3 kg | Dimensiones: | 174*174*26m m |
|---|---|---|---|
| Materiales: | Acero inoxidable | Tipo de conector: | Conector FCAPC |
| Peso bruto: | 1,5 kg | Dimensiones del paquete: | 220*220*100mm |
| No. de fibra: | 26 | Diámetro de la férula: | 2,5 mm |
| Capacidad: | 26 posiciones | Pérdida de inserción: | ≤0.20db |
| Pérdida de devolución: | ≥60dB (ordenador personal) | Radio de curvatura: | 5-12 mm |
| Desplazamiento del ápice: | 0-50 μm | Altura de fibra: | -100~+50μm |
| Ángulo: | 8,00+/-0,50° | ||
| Resaltar |
Accesorio de pulido de acero inoxidable,Plantilla de pulido FC APC de 26 puertos,Plantilla de pulido de fibra óptica de alta eficiencia |
||
Descripción del Producto
- Diseñados específicamente para conectores FC/APC
- Reemplazo fácil de la pieza con un funcionamiento simple y flexible
- Alta eficiencia: puliendo 18, 26 o 36 conectores por ciclo
- El rendimiento del primer paso para la calidad de la cara final alcanza el 98% 100%
- Estructura IPC con compresión independiente para cada conector
- Tasa de aprobación con interferencias ≥98% (normalmente 100% según las normas CEI)
- Pérdida de retorno de APC ≥ 60 dB, pérdida de inserción ≤ 0,20 dB (típica)
- Los accesorios reemplazables prolongan significativamente la vida útil
| Modelo | Las condiciones de los controles de seguridad se establecen en el anexo II. | El número de unidades de producción | El número de unidades de producción |
|---|---|---|---|
| Marca del producto | El CLX | El CLX | El CLX |
| Tipo de conector | FC APC | FC APC | FC APC |
| Características de las piezas | El APC | El APC | El APC |
| Diámetro de la ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacidad | 18 puestos | 26 puestos | 36 puestos |
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Pérdida de retorno | ≥ 60 dB (PC) | ≥ 60 dB (PC) | ≥ 60 dB (PC) |
| Aplicación | Conectores FC APC montados para el pulido | ||
| El material | Acero inoxidable | ||
| Dimensión (L*W*H) | Cuadro de las medidas de ensayo | ||
| Peso neto / peso bruto | 1.5 kg / 2,0 kg | ||
| Máquinas adecuadas | Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares | ||
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parámetro | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
Aspectos destacados del producto
Plantilla de pulido FC APC de 26 puertos con construcción de acero inoxidable. El diseño de alta eficiencia pule hasta 26 conectores por ciclo con un rendimiento de primera pasada del 98-100 %. Cuenta con componentes reemplazables, pérdida de retorno ≥60 dB y garantía de 1 año. Opciones personalizadas disponibles.
