Inicio /Productos/Accesorio de pulido/E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136

E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136

1
MOQ
$398-412
Precio
E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
material: Acero Inoxidable S136

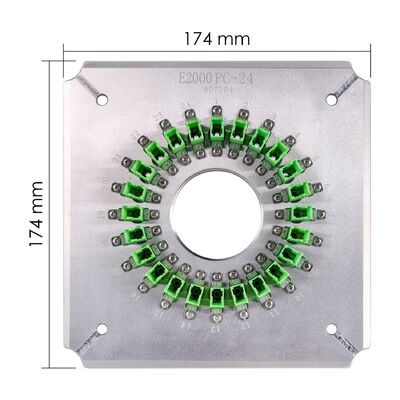

Dimensiones: 174mmx174mmx26mm
Peso: 1,2 kg
No. de fibra: 24
Tamaño del soporte de la férula: 2,5 mm
Tipo de conector: PC DE FC
Fin-cara: ordenador personal
Diámetro de la férula: 2,5 mm
Capacidad: 24 posiciones
Pérdida de inserción: ≤0.20db
Pérdida de devolución: ≥55dB (ordenador personal)
Radio de curvatura: 5-25 mm
Desplazamiento del ápice: 0-50 μm
Altura de fibra: -100~+50μm
Ángulo: 8,00+/-0,50°
Resaltar:

Accesorio de pulido de acero inoxidable S136

,

Plantilla de pulido de puertos E2000/APC20

,

Soporte de pulido para uso FTTH
Información básica
Lugar de origen: Cantón, China
Nombre de la marca: Chuanglixun
Número de modelo: E2000/PC-20, E2000/PC-20
Pago y Envío Términos
Descripción de producto
E 2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH
Resumen del producto
Este equipo de pulido de fibra de alta estabilidad ofrece una calidad de superficie excepcional para los conectores E2000/PC-20.garantiza una larga vida útil y un rendimiento fiable en aplicaciones FTTH.

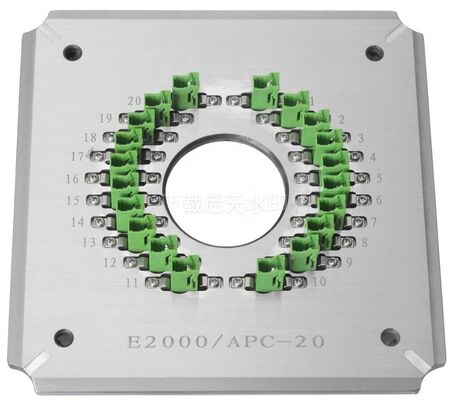

E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 0
Características clave
  • Diseñados específicamente para conectores E2000/PC-20
  • Fácil cambio de pieza con un funcionamiento simple y flexible
  • Alta eficiencia: puliendo hasta 20 conectores por ciclo
  • El rendimiento del primer paso para la calidad de la cara final alcanza el 98%-100%
  • Estructura IPC con compresión independiente para cada conector
  • Tasa de aprobación con interferencias ≥98% (normalmente 100% según las normas CEI)
  • Pérdida de retorno de PC ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
  • Los accesorios reemplazables prolongan significativamente la vida útil

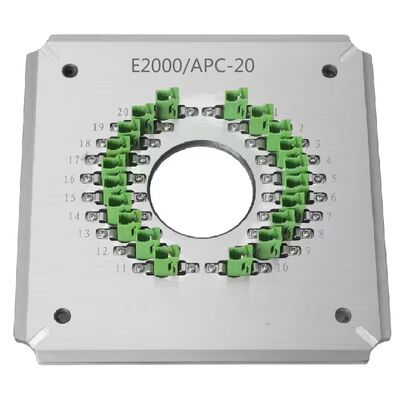

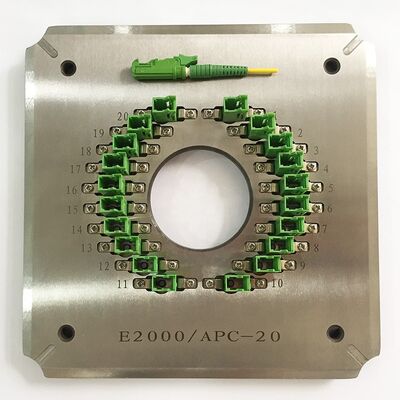

E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 1 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 2
Especificaciones técnicas
Modelo Las condiciones de los productos de la categoría 2 Se aplicará el procedimiento siguiente: Las condiciones de los productos de la categoría 2
Marca del producto El CLX El CLX El CLX
Tipo de conector FC PC FC PC FC PC
Características de las piezas P.C. P.C. P.C.
Diámetro de la ferrule 2.5 mm 2.5 mm 2.5 mm
Capacidad 24 posiciones 32 puestos 36 puestos
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Pérdida de retorno ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Aplicación Conectores FC PC montados para el pulido
El material Acero inoxidable
Dimensión (L*W*H) Cuadro de las medidas de ensayo
Peso neto / peso bruto 1.5 kg / 2,0 kg
Máquinas adecuadas Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares
Resultados del rendimiento del pulido
Las caras de los conectores de ferrules pulidas:
E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 3
Lustrado de alta calidad sin manchas blancas, sin arañazos y con bordes de fibra claramente visibles.
Resultados de las pruebas de pérdida de inserción y pérdida de retorno:
E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 4
Tipo de conector SM/UPC SM/APC Se aplican las siguientes condiciones:
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Pérdida de retorno ≥ 55 dB ≥ 60 dB ≥ 30 dB
Resultados de las pruebas de geometría:
E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 5
Parámetro Criterio de la UPC Criterio de la APC
Radius de curvatura 5 a 25 mm 5 a 12 mm
Descenso del ápice 0 a 50 μm 0 a 50 μm
Altura de la fibra -100 ~ + 50 μm -100 ~ + 50 μm
Ángulo n/a 8.00+/-0.50°
Perfil del fabricante
E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 6
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., establecida en 2010, es una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción,Servicio postventa y servicios técnicosProporcionamos productos de alta calidad, servicio integral después de la venta y soporte técnico gratuito para los desafíos de producción de conectores de fibra óptica.
E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 7 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 8 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 9 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 10 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 11 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 12 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 13 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 14 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 15 E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 16
Preguntas frecuentes
¿Es usted una fábrica o un comerciante?
Somos una fábrica.
¿Cuál es su MOQ?
La cantidad mínima de pedido es 1 pieza.
¿Provee usted servicios de muestra?
Sí, nosotros proporcionamos muestras.
¿Cómo me enviará?
Enviamos a través de DHL o FedEx, generalmente de 4 a 6 días de entrega.
¿Cómo pagamos?
Aceptamos reservas anticipadas, T/T y T/L.
¿Cuánto tiempo dura la garantía de su producto?
1 año de garantía con reparaciones gratuitas (excluyendo consumibles).
¿Proveen servicios personalizados?
Sí, proporcionamos servicios personalizados de acuerdo con los requisitos del cliente.
E2000/APC20 Instalación de pulido de fibra óptica de puerto para uso FTTH con construcción de acero inoxidable S136 17
