Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB

1
MOQ
RM 873.21-1,013.19
Precio
Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tipo: Máquina de la producción de la fibra óptica
Peso neto: 1,2 kg
material: Acero inoxidable endurecido s136
Dimensiones: 174mmx174mmx26mm
Pérdida de inserción: ≤0.20db
Pérdida de devolución: ≥55dB (ordenador personal)
No. de fibra: 24
Tipo de conector: Título de la muestra
Fin-cara: ordenador personal
Diámetro de la férula: 2,5 mm
Capacidad: 24 posiciones
Radio de curvatura: 5-25 mm
Desplazamiento del ápice: 0-50 μm
Altura de fibra: -100~+50μm
Ángulo: 8,00+/-0,50°
Resaltar:

Accesorio de pulido de fibra de acero inoxidable endurecido S136

,

24 conectores en un accesorio de pulido de fibra de un ciclo

,

Máquina polaca del conector del ST de la pérdida de inserción ≤0.20dB
Información básica
Lugar de origen: Cantón, China
Nombre de la marca: chuanglixun
Certificación: RoHS
Número de modelo: ST/PC, ST/PC
Pago y Envío Términos
Descripción de producto
ST Máquina de pulido de conectores y equipo de pulido de fibras
Este accesorio de pulido de fibra de alta estabilidad ofrece una calidad de superficie excepcional para las operaciones de pulido de conectores ST. Fabricado en acero tratado térmicamente de primera calidad (S2316/S136),garantiza una larga vida útil y un rendimiento fiable.
Características clave
  • Diseñados específicamente para conectores ST/PC con fácil cambio de jig
  • Alta eficiencia: puliendo hasta 24, 32 o 36 conectores por ciclo
  • El rendimiento del primer paso para la calidad de la cara final alcanza el 98-100%
  • Estructura IPC con compresión independiente para cada conector
  • Excelente rendimiento: pérdida de retorno de APC ≥ 60 dB, pérdida de retorno de UPC ≥ 55 dB
  • Los accesorios reemplazables prolongan significativamente la vida útil
  • Personalizable para conectores SC, FC, ST, LC según los requisitos del cliente

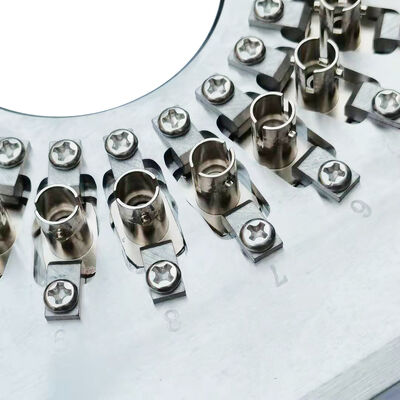

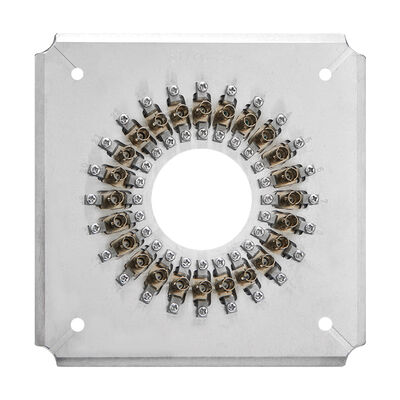

Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 0 Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 1
Especificaciones técnicas
Modelo Se aplicará el procedimiento siguiente: Se trata de una serie de medidas de seguridad. Se trata de un artículo de la Directiva 2006/112/CE.
Marca del producto El CLX El CLX El CLX
Tipo de conector Título de la solicitud Título de la solicitud Título de la solicitud
Características de las piezas P.C. P.C. P.C.
Diámetro de la ferrule 2.5 mm 2.5 mm 2.5 mm
Capacidad 24 posiciones 32 puestos 36 puestos
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Pérdida de retorno ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Aplicación Conectores ST PC montados para el pulido
El material Acero inoxidable
Dimensión (L*W*H) Cuadro de las medidas de ensayo
Peso neto / peso bruto 1.3 kg / 1,5 kg
Máquinas adecuadas Máquina de pulido CLX-02E, máquina de pulido Seikoh Giken SFP-550 y máquinas similares
Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 2
Obtenga una cotización gratuita a través de nosotros >>> GO
Rendimiento y resultados del pulido
Las caras de los acopladores de conector pulidas
Lustrado de alta calidad sin manchas blancas ni arañazos, con bordes de fibra claramente visibles para un rendimiento óptimo.
Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 3
Resultados de las pruebas de pérdida de inserción y retorno
Tipo de conector SM/UPC SM/APC Se aplican las siguientes condiciones:
Pérdida de inserción ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Pérdida de retorno ≥ 55 dB ≥ 60 dB ≥ 30 dB
Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 4
Resultados de las pruebas de geometría
Parámetros Criterio de la UPC Criterio de la APC
Radius de curvatura 5 a 25 mm 5 a 12 mm
Descenso del ápice 0 a 50 μm 0 a 50 μm
Altura de la fibra -100 ~ + 50 μm -100 ~ + 50 μm
Ángulo n/a 8.00+/-0.50°
Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 5
Perfil del fabricante
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd fue establecida en 2010 como una empresa de equipos de comunicaciones ópticas que integra la investigación y desarrollo, la producción,Servicio postventa y servicios técnicosProporcionamos productos de alta calidad, servicio integral después de la venta y soporte técnico gratuito para los desafíos de producción de conectores de fibra óptica.
Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 6 Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 7 Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 8 Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 9 Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 10 Instalación de pulido de fibra de acero inoxidable endurecido S136 para conectores ST con 24 conectores en un ciclo y pérdida de inserción ≤ 0,20 dB 11
Obtenga una cotización gratuita a través de nosotros >>> GO
Preguntas frecuentes
¿Es usted una fábrica o un comerciante?
Somos una fábrica.
¿Cuál es su MOQ?
MOQ 1 pieza.
¿Provee usted servicios de muestra?
Sí, le proporcionaremos muestras.
¿Cómo me enviará?
Pasaremos de 4 a 6 días a través de DHL o FedEx.
¿Cómo pagamos?
Reservar por adelantado o con métodos de pago múltiples como T/T y T/L.
¿Cuánto tiempo dura la garantía de su producto?
El período de garantía es de 1 año (con reparaciones gratuitas, excepto los consumibles).
¿Proveen servicios personalizados?
Sí, proporcionamos servicios personalizados de acuerdo con los requisitos y la descripción del cliente.
