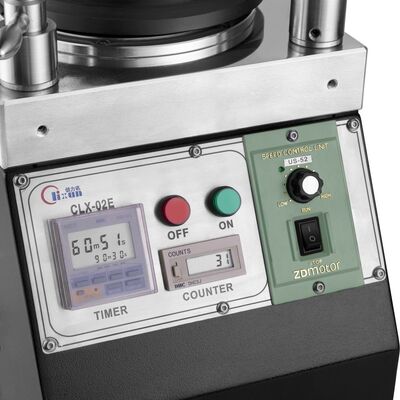

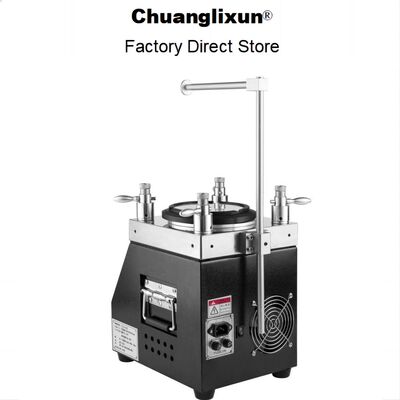

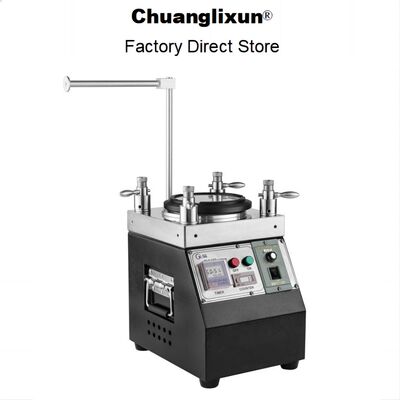

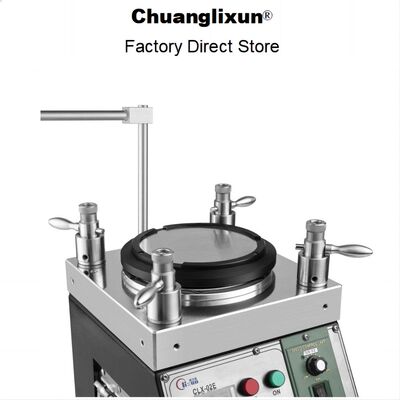

Máquina de pulido de fibra óptica de alta precisión con 48 piezas de capacidad MU/LC 98% de rendimiento de primer paso y velocidad ajustable 140RPM
Detalles del producto
| Fuente de alimentación: | 110~220V CA 50Hz/60Hz | Peso neto: | 28 kilos |
|---|---|---|---|
| Tamaño de la máquina: | Largo 240(mm) x Ancho 240(mm) x Alto 260(mm) | humedad relativa: | el 15%~85% |
| Temperatura de trabajo: | 10° ~ 40° grados centígrados | Tamaño de pulido de la placa: | 127mm |
| Pérdida de inserción: | ≤0,20 dB (típico) | Pérdida de devolución: | PC(UPC) ≥55dB, APC ≥60dB |
| Energía eléctrica: | 126 W | Configuración de tiempo: | 99 min 99 sec (máximo) |
| Velocidad de rotación de pulido: | 140rpm | Máxima capacidad de pulido: | 48 piezas para conectores MU y LC, 36 piezas para SC, FC, ST |
| Rendimiento del primer paso: | 98%~100% | tasa de aprobación 3D: | >= 98% (100% típico, según IEC) |
| Radio de curvatura: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Resaltar |
Máquina pulidora de fibra óptica con capacidad MU/LC de 48 piezas,Máquina pulidora de fibra óptica con rendimiento de primera pasada del 98%,Máquina pulidora ajustable del cordón de remiendo de la fibra de la velocidad 140RPM |
||
Descripción del Producto
- Equipos de pulido de fibra óptica de alta precisión
- Las piezas de pulido de cambio rápido para un funcionamiento eficiente
- Pistas de pulido de órbita planetaria con velocidad de rotación ajustable (normalmente 140RPM)
- Capacidad máxima: 48 unidades para los conectores MU y LC, 36 unidades para los conectores SC, FC y ST
- Alta eficiencia con un rendimiento de primer paso del 98% al 100% para la calidad de la cara final
- Instalación de pulido de fibra de estructura IPC con compresión independiente para cada conector
- La tasa de aprobación 3D para el pulido de conectores de fibra óptica ≥ 98% (normalmente 100% según la CEI)
- Pérdida de retorno de APC ≥ 60 dB, pérdida de retorno de PC ((UPC) ≥ 55 dB, pérdida de inserción ≤ 0,20 dB (típica)
- Construcción de acero inoxidable de alta calidad con tratamiento térmico garantiza precisión y durabilidad
- Excelente estabilidad con 8-10 años de vida útil
| Parámetro | Especificación |
|---|---|
| Tipo de máquina | Se trata de un vehículo de la categoría M1 |
| Tamaño del producto | L 240 mm × W 240 mm × H 260 mm |
| Peso neto | 28 kg de peso |
| Fuente de alimentación | 110 ~ 230VAC 50Hz/60Hz |
| Energía eléctrica | 126,0 W |
| Humedad relativa | 15% ~ 85% |
| Temperatura de trabajo | 8°C ~ 45°C |
| O.D. de la placa de rotación | de una anchura igual o superior a 5 mm |
| Configuración de tiempo | 99 min 99 sec (máximo) |
| Pérdida de inserción | ≤ 0,20 dB (típico) |
| Pérdida de retorno | Las medidas de control de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. |
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parámetro | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
Fundada en 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. es una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción,Servicio postventa y servicios técnicosNo sólo vendemos productos de alta calidad y proporcionamos un buen servicio postventa, sino que también proporcionamos soporte técnico gratuito a nuestros clientes.Ofrecemos soluciones eficaces para los problemas técnicos encontrados en la producción de conectores de fibra óptica.
Aspectos destacados del producto
Pulidora de fibra óptica de alta precisión para FTTH. Alcanza una pérdida de inserción ≤0,20 dB, una pérdida de retorno ≥55 dB (UPC), ≥60 dB (APC). Maneja entre 36 y 48 conectores simultáneamente con un rendimiento de primer paso del 98 al 100 %. Construcción duradera de acero inoxidable, garantía de 2 años.
