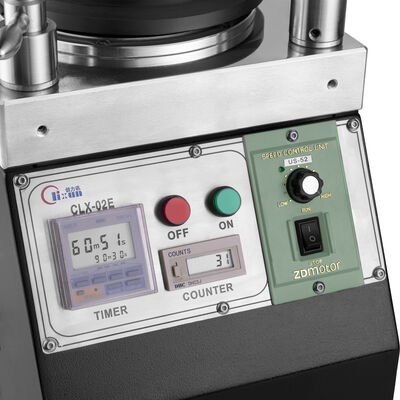

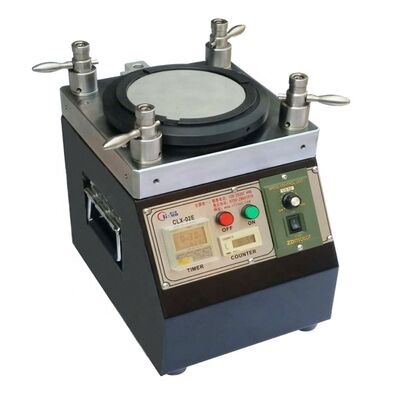

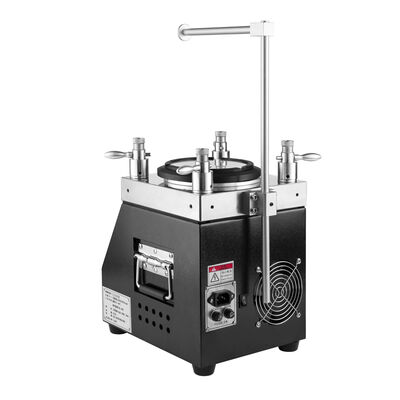

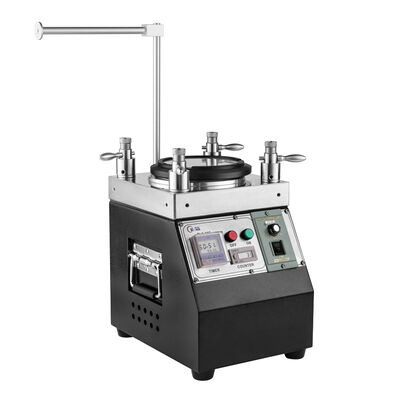

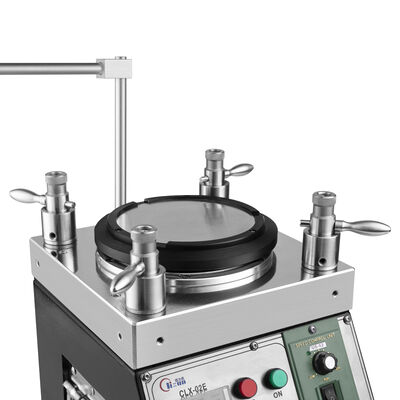

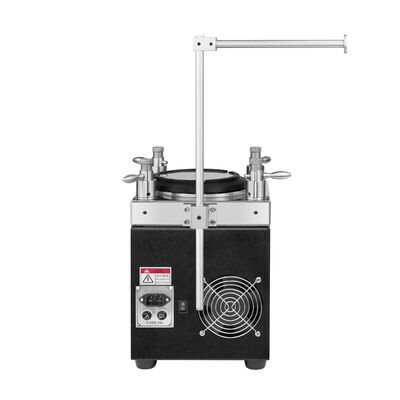

Máquina de pulido de fibra óptica de alta precisión con capacidad MU/LC de 48 piezas y rendimiento de primer paso del 98% para la producción de cordones de parche
Detalles del producto
| Modelo: | CLX-02E | Peso neto: | 28 kg |
|---|---|---|---|
| Tamaño de la máquina: | L*An*Al 240*240*260 mm | Tamaño de pulido de la placa: | 127 mm ((5 pulgadas) |
| Capacidad de pulido: | SC 36 máx., LC 52 máx. | Salto con placa de altura: | <10um> |
| Entrada de energía: | 110~230 VCA 50 Hz/60 Hz | Energía eléctrica: | 126w |
| humedad relativa: | el 15%~85% | Temperatura de trabajo: | 8 ℃ ~ 45 ℃ |
| Velocidad de la placa de rotación: | 140 rpm | Configuración de presión: | 21 ~ 36 N/cm2 |
| Nivel de ruido: | Se aplican las siguientes medidas: | Pérdida de inserción: | ≤0.20db |
| Pérdida de devolución: | ≥55dB | ||
| Resaltar |
Máquina de pulido de fibra óptica de alta precisión,Pulidor de fibra óptica con capacidad MU/LC de 48 piezas,Máquina pulidora de cordón de conexión con rendimiento de primer paso del 98% |
||
Descripción del Producto
- Equipos de pulido de fibra óptica de alta precisión
- Las piezas de pulido de cambio rápido para un funcionamiento eficiente
- Pistas de pulido de órbita planetaria con velocidad de rotación ajustable (140 RPM estándar)
- Alta capacidad: 48 unidades para conectores MU/LC, 36 unidades para conectores SC/FC/ST
- Rendimiento de primer paso excepcional: 98%~100% de calidad de la cara final
- Estructura IPC con compresión independiente para cada conector
- Tasa de aprobación 3D ≥98% (100% típico según las normas de la CEI)
- Pérdida de retorno de APC ≥ 60 dB, pérdida de retorno de PC/UPC ≥ 55 dB
- Pérdida de inserción ≤ 0,20 dB (típico)
- Construcción de acero inoxidable de alta calidad con una vida útil de 8-10 años
| Parámetro | Especificación |
|---|---|
| Tipo de máquina | Se trata de un vehículo de la categoría M1 |
| Tamaño de la máquina | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Peso neto | 28 kg de peso |
| Entrada de energía | 110 ~ 230VAC 50Hz/60Hz |
| Energía eléctrica | 126 W |
| Humedad relativa | 15% ~ 85% |
| Temperatura de trabajo | 8°C ~ 45°C |
| Sobrealimentación de la placa de rotación. | El tamaño de la caja es de: |
| Configuración de tiempo | 99 min 99 sec máximo |
| Velocidad de rotación | Las demás partidas |
| Salto de placas | < 10 μm |
| Configuración de la presión | 21 ~ 36 N/cm2 |
| Nivel de ruido | Se aplican las siguientes medidas: |
| Tipo de conector | Pérdida de inserción | Pérdida de retorno |
|---|---|---|
| SM/UPC | ≤ 0,20 dB | ≥ 55 dB |
| SM/APC | ≤ 0,20 dB | ≥ 55 dB |
| Se aplican las siguientes condiciones: | ≤ 0,50 dB | ≥ 30 dB |
| Parámetro | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
Aspectos destacados del producto
La máquina pulidora de fibra CLX-02E ofrece un pulido de extremo de alta precisión con un rendimiento de primera pasada del 98-100 %. Procesa hasta 52 conectores LC o 36 SC simultáneamente. Cuenta con tecnología de soporte IPC, velocidad ajustable y cumple con los estándares GR-326. Construido con acero inoxidable para una durabilidad de 8 a 10 años.
