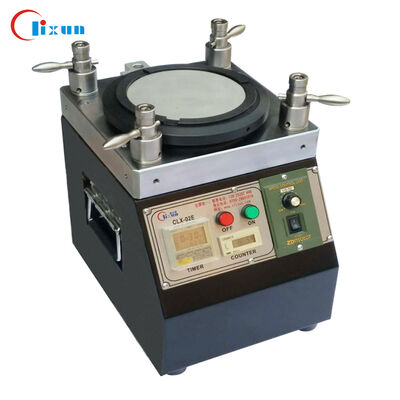

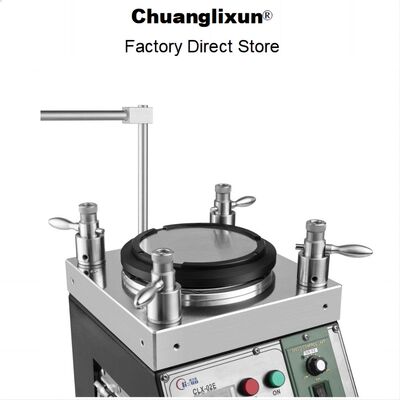

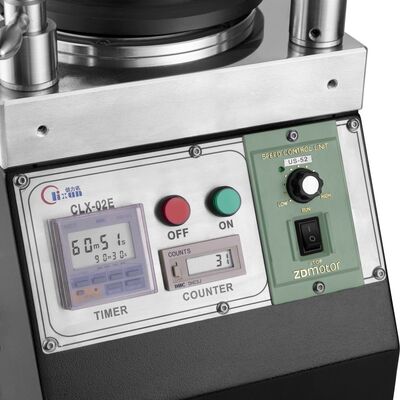

CLX-02E Máquina de pulido de fibra óptica de alta precisión con capacidad de 36 SC/52 LC y construcción de acero inoxidable para uso en fábrica / laboratorio
Detalles del producto
| Capacidad de pulido: | SC 36 máx., LC 52 máx. | Salto de altura: | <10um> |
|---|---|---|---|
| Peso neto: | 28 kg | Tamaño de la máquina: | 240x240x260mm |
| Tamaño de pulido de la placa: | 127 mm (5 pulgadas) | Entrada de energía: | 110~230 VCA 50 Hz/60 Hz |
| Energía eléctrica: | 126 W | humedad relativa: | el 15%~85% |
| Temperatura de trabajo: | 10℃~40℃ | material: | Acero inoxidable |
| Configuración de tiempo: | 99 min 99 sec (máximo) | Velocidad de rotación: | 140 rpm |
| Pérdida de inserción: | ≤0,20 dB (SM), ≤0,50 dB (MM) | Pérdida de devolución: | ≥55dB (SM), ≥30dB (MM) |
| Curvatura del radio: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Resaltar |
Máquina pulidora de fibra óptica de capacidad 36 SC/52 LC,Pulidora de conectores de fibra de alta precisión,Equipo de pulido de fibra óptica de acero inoxidable |
||
Descripción del Producto
La máquina de pulido de fibra óptica CLX-02E está diseñada en base a estándares universales internacionales y una amplia experiencia práctica.Este equipo avanzado excede los requisitos de geometría de la cara final del GR-326 e incorpora compresión en cuatro esquinas con tecnología innovadora de soporte IPC, ofreciendo resultados líderes en la industria.
Diseñada para entornos de producción en masa, esta máquina produce constantemente excelentes caras finales de conectores para conectores LC, SC, ST, FC, MTRJ, E2000 y admite aplicaciones de pulido angular.El rendimiento se mantiene constante tanto si se pulieron 1 como 24 conectores simultáneamente.
- Equipo de pulido de fibra óptica de alta precisión con pistas de pulido en órbita planetaria
- Las piezas de pulido de cambio rápido para un funcionamiento eficiente
- Velocidad de rotación de pulido ajustable (normalmente 140 RPM)
- Capacidad máxima: 48 unidades para los conectores MU/LC, 36 unidades para los conectores SC/FC/ST
- Tasa de rendimiento del primer paso del 98 al 100% para la calidad de la cara final
- Estructura IPC con compresión independiente para cada conector
- Tasa de aprobación 3D ≥98% (normalmente 100% según las normas de la CEI)
- Pérdida de retorno de APC ≥ 60 dB, pérdida de retorno de PC/UPC ≥ 55 dB
- Pérdida de inserción ≤ 0,20 dB (típico)
- Construcción de acero inoxidable tratada térmicamente de alta calidad para mayor precisión y durabilidad
- Excelente estabilidad con 8-10 años de vida útil
| Tamaño de la máquina | L 240 mm × W 240 mm × H 260 mm |
| Peso neto | 28 kg de peso |
| Entrada de energía | Se aplicarán las siguientes medidas: |
| Energía eléctrica | 126,0 W |
| Humedad relativa | Entre el 15% y el 85% |
| Temperatura de trabajo | 10°C a 40°C |
| El material | Acero inoxidable |
| Configuración de tiempo | 99 min 99 sec (máximo) |
| Velocidad de la placa de rotación | Las demás partidas |
| Alturas de los saltos de placas | < 10 μm |
Lustrado de alta calidad sin manchas blancas, sin arañazos y con bordes de fibra claramente visibles.
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Parámetro | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
La Comisión consideró que los importes procedentes de China no constituían un perjuicio para la competencia.
Fundada en 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. es una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción,Servicio postventa y servicios técnicosProporcionamos productos de alta calidad, servicio integral después de la venta y soporte técnico gratuito para los desafíos de producción de conectores de fibra óptica.
Utilizamos las principales compañías de transporte global incluyendo DHL, FEDEX, UPS, EMS, TNT, o transporte marítimo.y seleccionaremos el método de envío más rentable basado en la cantidad de pedido.
Aspectos destacados del producto
La máquina pulidora de fibra óptica CLX-02E ofrece un pulido de extremo de alta precisión para cables de conexión FTTH. Cuenta con capacidad de 36 SC/52 LC, rendimiento de primer paso del 98-100 % y resultados que cumplen con IEC. Construido con acero inoxidable duradero para uso en fábrica/laboratorio, respaldado por una garantía de 2 años.
