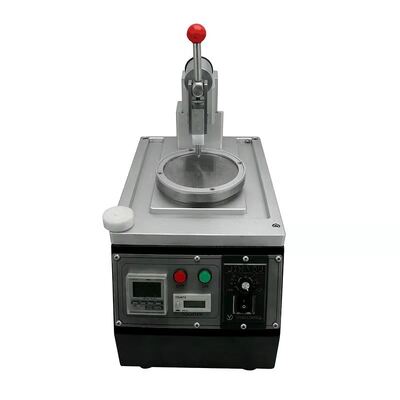

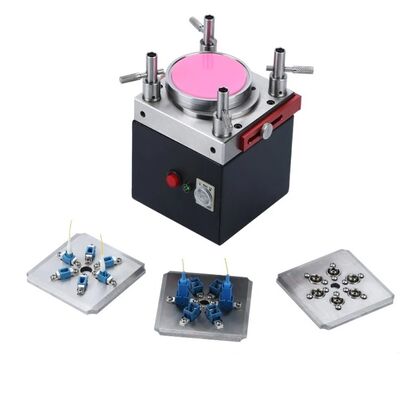

Máquina de pulido de fibra óptica de alta precisión con 48 piezas MU/LC y 36 piezas SC/FC/ST Capacidad para 98% de rendimiento de primer paso
Detalles del producto
| Fuente de energía: | CA 100-240 V | Tipo de conector: | SC/FC/ST/LC/SMA905/MPO |
|---|---|---|---|
| Energía eléctrica: | 126w | Rango de frecuencia: | 50Hz/60Hz |
| Tamaño de la máquina: | 330mmx290mmx22mm | Peso neto: | 28 kilos |
| Temperatura de trabajo: | 10 ~ 40 grados centígrados | humedad relativa: | el 15%~85% |
| Pérdida de inserción: | ≤0,20 dB (típico) | Pérdida de devolución: | PC(UPC) ≥55dB, APC ≥60dB |
| Placa de rotación OD: | 127 milímetros (5 pulgadas) | Velocidad de rotación: | 140 rpm |
| Saltos de altura: | < 10="" um=""> | Configuración de presión: | 21 ~ 36 N/cm2 |
| Nivel de ruido: | < 50="" dB=""> | ||
| Resaltar |
Máquina de pulido de fibra óptica con capacidad para 48 piezas MU/LC,Máquina de pulido de cordón de parche de capacidad SC/FC/ST de 36 piezas,Polvillador de conectores de fibra de 98% de rendimiento de primer paso |
||
Descripción del Producto
- Equipos de pulido de fibra óptica de alta precisión
- Las piezas de pulido de cambio rápido para un funcionamiento eficiente
- Pistas de pulido de órbita planetaria con velocidad de rotación ajustable (140 RPM estándar)
- Capacidad máxima: 48 unidades para conectores MU/LC, 36 unidades para conectores SC/FC/ST
- Alta eficiencia con una tasa de rendimiento del 98% al 100% del primer paso
- Estructura IPC con compresión independiente para cada conector
- La construcción de acero inoxidable de alta calidad garantiza precisión y durabilidad
- Diseñado para una vida útil de 8-10 años
| Tipo de máquina | Se trata de un vehículo de la categoría M1 |
| Las dimensiones de la máquina | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Peso neto | 28 kg de peso |
| Entrada de energía | Se aplicarán las siguientes medidas: |
| Energía eléctrica | 126 W |
| Humedad relativa | Entre el 15% y el 85% |
| Temperatura de funcionamiento | 8°C a 45°C |
| Diámetro de la placa de rotación | El tamaño de la caja es de: |
| Configuración de tiempo | 99 min 99 sec máximo |
| Velocidad de rotación | Las demás partidas |
| Altura de salto de la placa | < 10 μm |
| Configuración de la presión | 21 a 36 N/cm2 |
| Nivel de ruido | Se aplican las siguientes medidas: |
| Tipo de conector | SM/UPC | SM/APC | Se aplican las siguientes condiciones: |
|---|---|---|---|
| Pérdida de inserción | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Pérdida de retorno | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Parámetro | Criterio de la UPC | Criterio de la APC |
|---|---|---|
| Radius de curvatura | 5 a 25 mm | 5 a 12 mm |
| Descenso del ápice | 0 a 50 μm | 0 a 50 μm |
| Altura de la fibra | -100 ~ + 50 μm | -100 ~ + 50 μm |
| Ángulo | n/a | 8.00+/-0.50° |
Aspectos destacados del producto

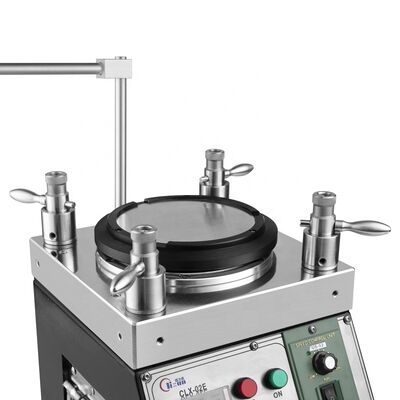

La máquina pulidora de fibra óptica CLX-02E de alta precisión ofrece una calidad excepcional de los extremos con una pérdida de inserción de ≤0,20 dB y una pérdida de retorno de ≥55 dB. Procesa conectores SC/FC/ST/LC/SMA905/MPO con un rendimiento de primer paso del 98-100 %. Cuenta con tecnología de soporte IPC, velocidad ajustable y construcción duradera de acero inoxidable para producción en masa.
