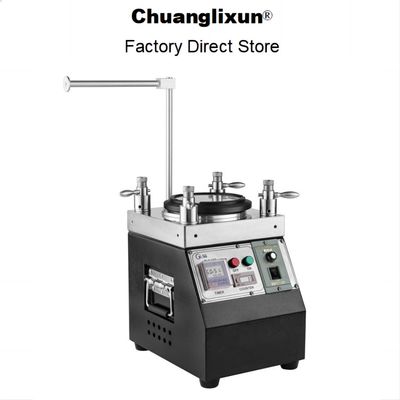

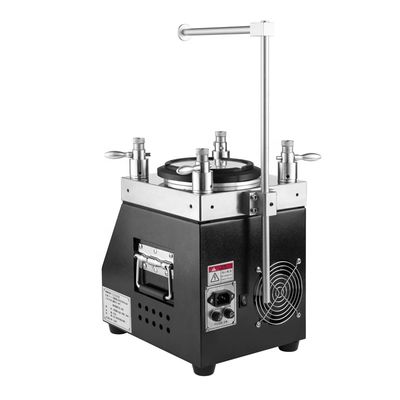

Oferta de fábrica Equipo de fibra óptica Conector SC Máquina de pulido de cable de fibra óptica
Equipo de producción de cordones de parches de fibra óptica/máquina de pulido de fibra óptica/máquina de cordones de parches
La máquina de pulido de fibra óptica se basa en estándares universales internacionales y experiencia práctica a largo plazo.y se adapta a cuatro esquinas compresión y nuevo ITecnología de soporte de PC con los mejores resultados de la industria, sin variabilidad en el resultado al pulir 1 o 24 conectores, con una instalación estable y un tamaño compacto.Esta máquina está diseñada para necesidades de producción en masa, y puede procesar una excelente cara de conector final de LC, SC, ST, FC, MTRJ, E2000 y otros tipos, así como el pulido de ángulo.
Características del producto
- Equipo de pulido de fibra óptica de alta precisión
- Las piezas de pulido de cambio rápido
- Las pistas de pulido obedecen la órbita del planeta con velocidad de rotación ajustable (normalmente 140RPM)
- Capacidad máxima de pulido: 48 unidades para los conectores MU y LC, 36 unidades para los conectores SC, FC y ST
- Alta eficiencia con un rendimiento de primer paso para la calidad de la cara final que alcanza el 98%~100%

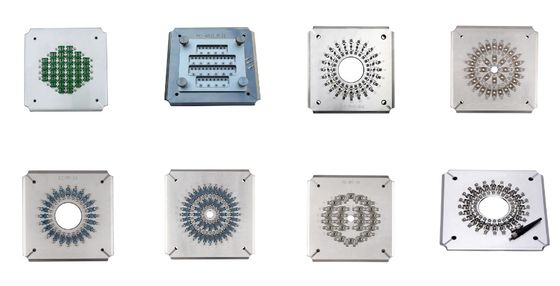

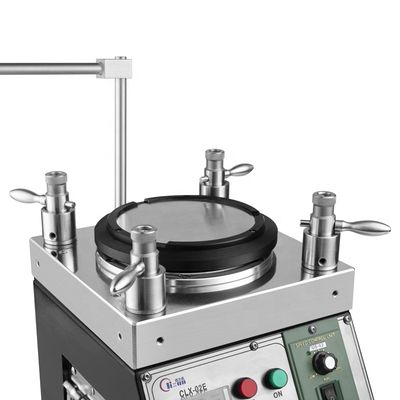

- Instalación de pulido de fibra de estructura IPC con compresión independiente de cada conector
- La tasa de aprobación 3D para el pulido de conectores de fibra óptica ≥ 98% (100% Típico, según la CEI)
- Pérdida de retorno de APC ≥ 60 dB, PC ((UPC) Pérdida de retorno ≥ 55 dB, Pérdida de inserción ≤ 0,20 dB (típica)
- El material de acero inoxidable de alta calidad después del tratamiento térmico garantiza una alta precisión y durabilidad
- Excelente estabilidad con una vida útil de ocho a diez años
Especificaciones del producto
| Tipo de máquina |
Se trata de un vehículo de la categoría M1 |
| Tamaño de la máquina |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y N3. |
| Peso neto |
28 kg de peso |
| Entrada de energía |
110 ~ 230VAC 50Hz/60Hz |
| Energía eléctrica |
126w |
| Humedad relativa |
15% ~ 85% |
| Temperatura de trabajo |
8°C ~ 45°C |
| O.D. de la placa de rotación |
La cantidad de agua que debe ser consumida es de: |

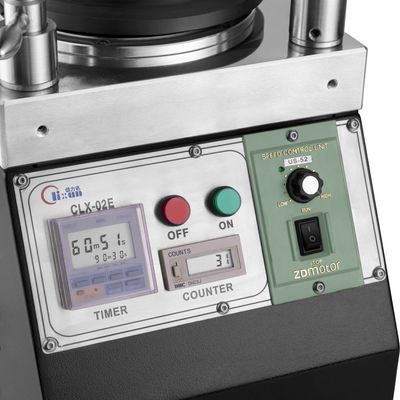

| Configuración de tiempo |
99 min 99 sec (máximo) |
| Velocidad de la placa de rotación |
Las demás partidas |
| Alturas de los saltos de placas |
< 10 mm |
| Configuración de la presión |
21 ~ 36 N/cm2 |
| Bajo ruido de descarga |
Libración de 50 dB |
| Estado de trabajo |
0.25g 5~100Hz 10min |
| Estado de detención |
0.50g 5~100Hz 10min |
Obtenga una cotización gratuita a través de Nosotros >>> GO
Efecto de pulido
1Resultados de la inspección de la cara de extremo de la fibra:
Polishing de alta calidad de la cara final, sin manchas blancas, sin arañazos, el borde de la fibra es claramente visible
2Resultado del ensayo ILRL:
| Tipo de conector |
SM/UPC |
SM/APC |
Se aplican las siguientes condiciones: |
| Pérdida de inserción |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Pérdida de rendimiento |
≥ 55 dB |
≥ 55 dB |
≥ 30 dB |
3Resultado de la prueba de geometría:
| - No, no es así. |
Parámetros |
Criterio de la UPC |
Criterio de la APC |
| 1. |
Radius de curvatura |
5 a 25 mm |
5 a 12 mm |
| 2. |
Descenso del ápice |
0 a 50 μm |
0 a 50 μm |
| 3. |
Altura de la fibra |
-100 ~ + 50 μm |
-100 ~ + 50 μm |
| 4. |
Ángulo |
n/a |
8.00+/-0.50° |
Obtenga una cotización gratuita a través de Nosotros >>> GO
Sobre nuestra empresa
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. fue establecida en 2010. Somos una empresa de equipos de comunicaciones ópticas que integra la investigación y desarrollo, producción,Servicio postventa y servicios técnicosNo sólo vendemos productos de alta calidad y proporcionamos un buen servicio postventa, sino que también proporcionamos soporte técnico gratuito a nuestros clientes.Para los problemas técnicos encontrados en la producción de conectores de fibra óptica, ofrecemos soluciones efectivas.
Certificaciones
Información sobre el transporte marítimo
Usualmente usamos DHL, FEDEX, UPS, EMS, TNT o métodos de envío por mar. Estas son las compañías de envío más grandes del mundo.y le ayudaremos a elegir la opción más rentable basada en la cantidad.
Preguntas frecuentes
1¿Es usted una fábrica o un comerciante?
Somos una fábrica.
2¿Cuál es su MOQ?
El MOQ es 1 pieza.
3¿Provee usted servicios de muestra?
Sí, le proporcionaremos muestras.
4¿Cómo me enviará?
Pasaremos de 4 a 6 días a través de DHL o FedEx. El tiempo puede extenderse en función de la cantidad del pedido.
5¿Cómo pagamos?
Reservar por adelantado o con métodos de pago múltiples como T/T y T/L.
6¿Cuánto tiempo dura la garantía de su producto?
El período de garantía es de 1 año (con reparaciones gratuitas, excepto los consumibles).
7¿Provee servicios personalizados?
Sí, proporcionamos servicios personalizados de acuerdo con los requisitos y la descripción del cliente.
