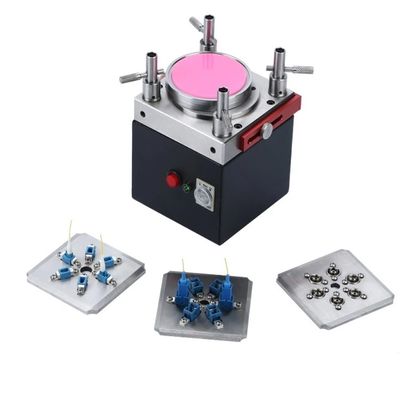

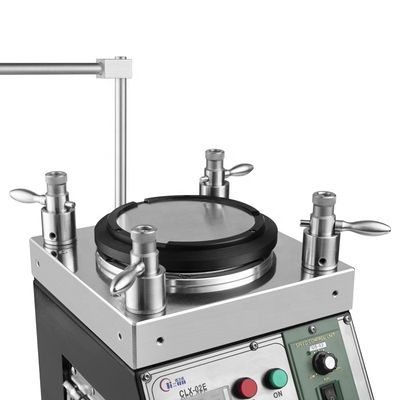

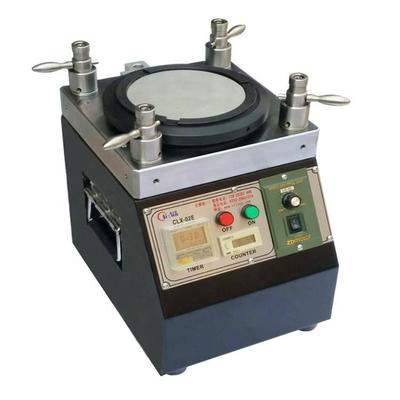

CLX02E Máquina para hacer cordones de parches de fibra - Máquina de pulido de fibra óptica de rectificación de 4 esquinas
La máquina de pulido de fibra óptica se basa en estándares universales internacionales y experiencia práctica a largo plazo.Excede los requisitos para la geometría de la cara final del GR-326 y se adapta a la compresión en cuatro esquinas con el nuevo IEsta máquina no presenta variabilidad en los resultados al pulir 1 o 24 conectores, instalación estable y tamaño compacto.Diseñados para necesidades de producción en masa, puede procesar excelentes caras finales de conectores para conectores LC, SC, ST, FC, MTRJ, E2000, incluido el pulido angular.
Características clave
Equipos de pulido de fibra óptica de alta precisión
Las piezas de pulido de cambio rápido para un funcionamiento eficiente
Pistas de pulido de órbita planetaria con velocidad de rotación ajustable (normalmente 140RPM)
Alta capacidad: 48 piezas para conectores MU/LC, 36 piezas para conectores SC/FC/ST
El rendimiento del primer paso para la calidad de la cara final alcanza el 98%-100%
Instalación de pulido de fibra de estructura IPC con compresión independiente para cada conector
Tasa de aprobación 3D ≥98% (100% típico, según las normas de la CEI)
Excelente rendimiento: pérdida de retorno de APC ≥60 dB, pérdida de retorno de PC ((UPC) ≥55 dB, pérdida de inserción ≤0,20 dB (típica)
Construcción de acero inoxidable de alta calidad con tratamiento térmico para obtener precisión y durabilidad
Excelente estabilidad con una vida útil de 8-10 años
Especificaciones técnicas
| Tipo de máquina |
Se trata de un vehículo de la categoría M1 |
| Tamaño de la máquina |
L 240 mm × W 240 mm × H 260 mm |
| Peso neto |
28 kg de peso |
| Entrada de energía |
110 ~ 230VAC 50Hz/60Hz |
| Energía eléctrica |
126w |
| Humedad relativa |
15% ~ 85% |
| Temperatura de trabajo |
8°C ~ 45°C |
| O.D. de la placa de rotación |
de una anchura igual o superior a 5 mm |

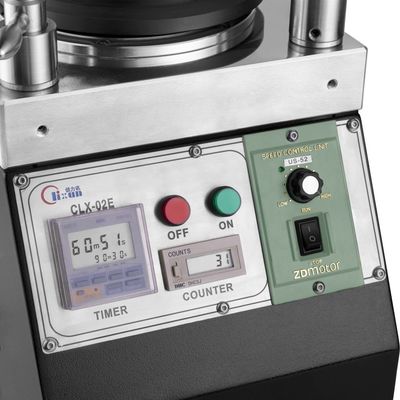

| Configuración de tiempo |
99 min 99 sec (máximo) |
| Velocidad de la placa de rotación |
Las demás partidas |
| Alturas de los saltos de placas |
< 10 mm |
| Configuración de la presión |
21 ~ 36 N/cm2 |
| Nivel de ruido |
Se aplican las siguientes medidas: |
Rendimiento de pulido
Resultados de la inspección de la cara final de la fibra
Lustrado de alta calidad sin manchas blancas ni arañazos, bordes de fibra claramente visibles.
Resultados del ensayo IL/RL
| Tipo de conector |
SM/UPC |
SM/APC |
Se aplican las siguientes condiciones: |
| Pérdida de inserción |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Pérdida de rendimiento |
≥ 55 dB |
≥ 55 dB |
≥ 30 dB |
Resultados de las pruebas de geometría
| Parámetros |
Criterio de la UPC |
Criterio de la APC |
| Radius de curvatura |
5 a 25 mm |
5 a 12 mm |
| Descenso del ápice |
0 a 50 μm |
0 a 50 μm |
| Altura de la fibra |
-100 ~ + 50 μm |
-100 ~ + 50 μm |
| Ángulo |
n/a |
8.00+/-0.50° |
Preguntas frecuentes
¿Es usted una fábrica o un comerciante?
Somos una fábrica.
¿Cuál es su MOQ?
La cantidad mínima de pedido es 1 pieza.
¿Provee usted servicios de muestra?
Sí, nosotros proporcionamos muestras.
¿Cómo me enviará?
Enviamos a través de DHL o FedEx en 4-6 días (puede variar según la cantidad del pedido).
¿Cómo pagamos?
Aceptamos reservas por adelantado o múltiples métodos de pago incluyendo T/T y T/L.
¿Cuánto tiempo dura la garantía de su producto?
1 año de garantía (reparaciones gratuitas excepto para consumibles). Después de la garantía, proporcionamos repuestos basados en el costo.
¿Proveen servicios personalizados?
Sí, proporcionamos personalización de acuerdo con los requisitos del cliente.
Sobre la empresa Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fundada en 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. es una empresa de equipos de comunicaciones ópticas que integra investigación y desarrollo, producción,Servicio postventa y servicios técnicosNo solo vendemos productos de alta calidad con un buen servicio postventa, sino que también proporcionamos soporte técnico gratuito y soluciones para problemas técnicos encontrados en la producción de conectores de fibra óptica.
