Los conectores de fibra óptica plásticos de FTTH, 2*3m m rápidos conectan los conectores de la fibra óptica
Detalles del producto
| Nombre de producto: | Conector rápido del SC UPC de la fibra óptica | Color: | Azul |
|---|---|---|---|
| Uso: | Red de FTTH FTTB FTTX | Pérdida de vuelta: | ≥50dB |
| Pérdida de inserción: | ≤ 0.3dB | ||
| Resaltar |
conectores de fibra óptica plásticos de 2*3m m,2*3m m rápidos conectan los conectores de la fibra óptica,aprisa conecte los conectores de la fibra óptica |
||
Descripción del Producto

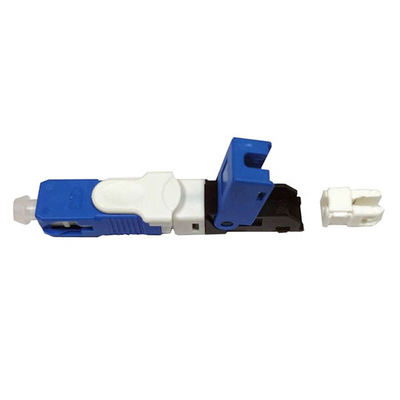

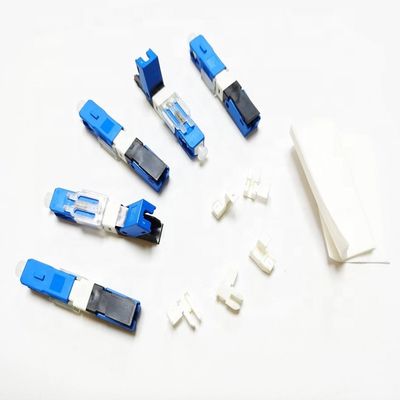

Conector rápido de la fibra rápida del conector del SC UPC de ESC250D
Descripción de producto
El conector rápido (conector de la asamblea de campo o conector terminado campo de la fibra, rápidamente conector de la fibra de la asamblea) es un conector de fibra óptica instalable en el campo revolucionario que no requiere ningún epóxido y ningún pulido. El diseño único del cuerpo patentado del empalme mecánico incorpora un trozo fábrica-montado de la fibra y una virola de cerámica pre-pulida. Usando esta asamblea in situ
conector óptico, es posible mejorar la flexibilidad del diseño de conexión óptico así como reduciendo el tiempo requerido para la terminación de la fibra. Las series rápidas del conector son ya una solución popular para el cableado óptico dentro de edificios y de pisos para los usos del CCTV de LAN& y FTTH.
Especificación
| Nombre | Especificación |
| Tipo de la fibra | Solo modo o modo multi |
| Aplicable para | FTTH interior o al aire libre |
| Diámetro del cable | 2*3m m |
| Diámetro de la base de Cermic | 2.499±0.002m m |
| Concentricidad de la base de cerámica | ≤0.5um |
| Material de piezas plásticas | PBT (Principal-cuerpo); PEI (base interna); Tapón antipolvo (PE) |
| Material de la primavera | 304 |
Cara insertada del extremo
1. Método de la inspección de la cara del extremo del enchufe: prueba del instrumento el 100% de la inspección del final 400#.
2. Mapa de bosquejo regional.
3. Requisito de la cara del extremo.
| Defecto de la región | Región A (0~25um) |
Región B (25~125um) |
Región C (125~250um) |
| Rasguño | Permita un rasguño no más que la base de la fibra y el width≤1um | Permita dos scratchs y el width≤2um | Permita cinco scratchs y el ≤ 2um de la anchura |
| Punto | Permita un punto no más que la base de la fibra y el diameter≤1um | Permita dos puntos y el diameter≤2um | Permita dos puntos y el ≤ 5um del diámetro |
| Delantal | Entre el área B y el área C, permita el delantal que anchura de la abertura menos que 5um; y la longitud del delantal es menos del 30% de perímetro del extremo de la fibra |
||
Cara 3D del extremo de la base del parte movible
| PC | UPC | |
| Altura de la fibra (nanómetro) | -100~+50 | -100~+50 |
| Curvatura de Radiusof (milímetros) | 5~12 | 10~25 |
| Apex compensó (um) | ≤50 | |
| Error del ángulo (°) | ±0.3 | |
Longitud de corte de la fibra
Anexo uno, prueba ambiental
| Proyecto | Condición de prueba | Ponga en un índice | Supervisión de la proporción |
| Temperatura alta | 85℃, 96H | ≤ 0.2dB de ΔIL | Supervisión al azar de WIP 5pcs |
| Baja temperatura | -25℃, 96H | ≤ 0.2dB de ΔIL | |
| Lazo | -25~+85℃, 3.5H/Cycle, lazo 40times | ≤ 0.2dB de ΔIL | |
| Caliente y húmedo | 110℃, 90%RH, 2 presión atmosférica, 96H | ≤ 0.2dB de ΔIL | |
| Inmersión | 43ºC, PH5.5, 168H | ≤ 0.2dB de ΔIL |
Anexo dos, prueba mecánica
| Proyecto | Condición de prueba | Ponga en un índice | Supervisión de la proporción |
| Para atacar | el 1.8m, tres axiales, 8 veces/axiales | ΔIL≤0.2dB | Supervisión al azar de WIP 5pc |
| Vibración | 10 a 50HZ, 45 veces /min, amplitud 0.75m m, tres axiales. Cada 30min axial | ΔIL≤0.2dB | |
| Revés | Máquina 20 de la distancia hasta los 28cm, + 180 grados, 6s/épocas, 25 veces | ΔIL≤0.2dB | |
| extensible | La distancia del enchufe es 20 a los 28cm, 1min, y la carga es 50N |
ΔIL≤0.2dB |
Aspectos destacados del producto
